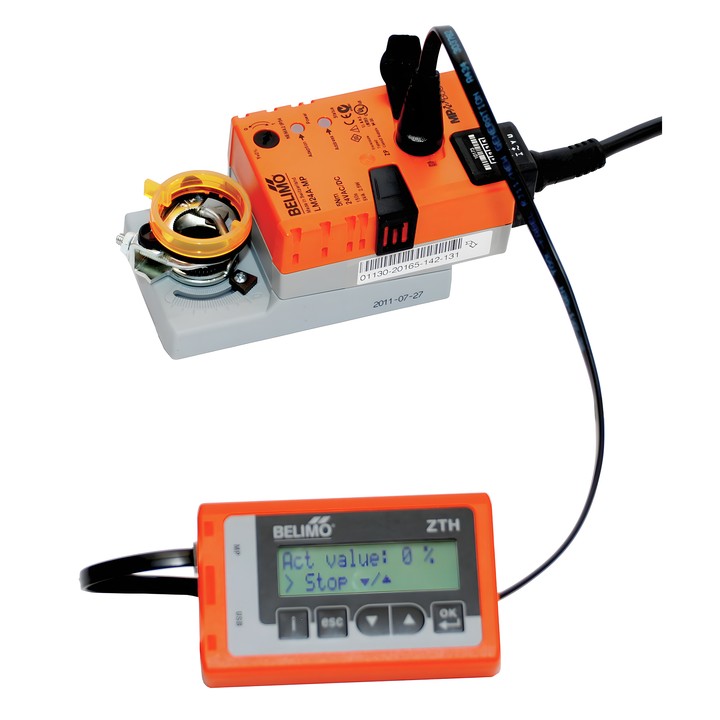

Belimo ZTH EU - servicetool

Belimo ZTH EU-servicetool

ZTH EU wordt gebruikt voor configureerbare aandrijvingen, VAV-regelaars en Belimo HVAC-toestellen met een communicatie-interface. Na aansluiting leest het toestelgegevens uit en toont het de instelmogelijkheden die voor het betreffende type beschikbaar zijn.

Belangrijkste kenmerken

• Parameterisering in point-to-point-modus (PP) via de serviceaansluiting of de klemmen van de aandrijving.
• ZIP-USB-functie: werkt als niveuomvormer tussen de USB-interface van een computer en een Belimo MP-toestel.
• MP-Bus-testerfunctie met meting van signaalniveaus en een telegramteller.
• LCD met achtergrondverlichting: 2 x 16 tekens.
• USB 2.0-interface met een type-B-aansluiting; inclusief USB A–B-kabel (1 m) en ZK1-GEN-kabel (3 m).
• Voeding via de aangesloten aandrijving: AC 24 V, 50/60 Hz of DC 24 V; stroomverbruik tijdens bedrijf: 1 W.
• Afmetingen L x B x D: 95 x 55 x 25 mm; gewicht: ca. 135 g.

Aansluiting is uitsluitend toegestaan op Belimo-toestellen met 24 V PELV-spanning en een PP/MP-interface. Rechtstreekse aansluiting van de ZTH EU als servicetool op de MP-Bus of een MP-client is niet mogelijk; gebruik de serviceaansluiting of koppel het MP-toestel tijdens de aansluiting los van de bus.
