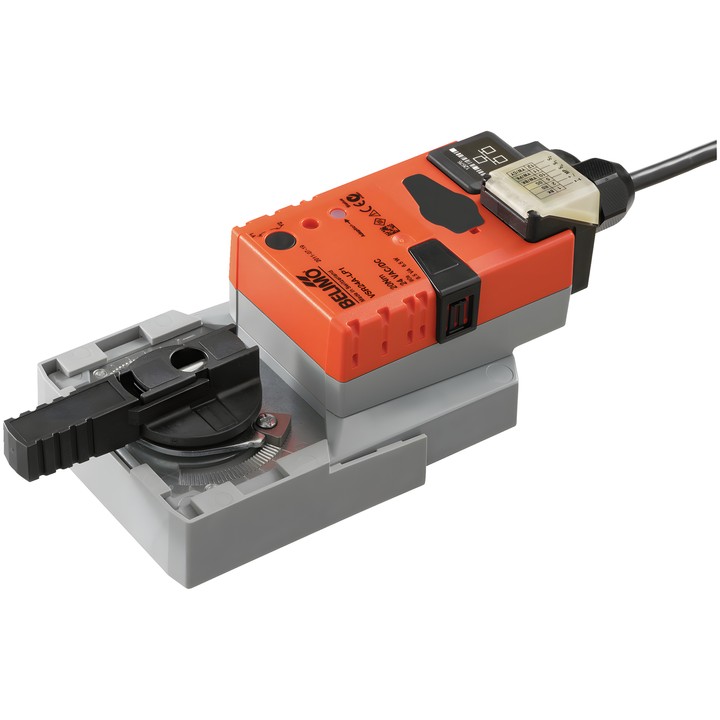

Belimo VSR24A-LP1 - roterende aandrijving voor kogelkranen

Belimo VSR24A-LP1 – roterende aandrijving voor kogelkranen

Communicerende aandrijving met ondersteuning voor Cloud, BACnet/IP en Modbus TCP. In de hybride modus ontvangt ze een analoog stuursignaal; via de communicatie-interfaces kunnen gegevenspunten worden uitgelezen en andere punten dan het stuursignaal worden geschreven. Het toestel maakt ook de aansluiting van twee sensoren mogelijk en kan hun signalen omzetten voor doorgifte aan het bovenliggende systeem.

Belangrijkste kenmerken en parameters

• Koppel: 20 Nm; nominale spanning: AC/DC 24 V, 50/60 Hz.
• Werkbereik Y: 2...10 V; configureerbaar werkbereik Y: 0.5...10 V.
• Looptijd: 90 s / 90°; instelbare looptijd: 90...350 s.
• Opgenomen vermogen tijdens werking: 6 W; in rust: 1.25 W; vermogen voor kabeldimensionering: 8 VA.
• Communicatie via Cloud, BACnet/IP en Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP en geïntegreerde webserver.
• Aansluiting voor voeding en regeling: kabel 1 m, 6x 0.5 mm²; Ethernet-aansluiting: RJ45-aansluiting.
• Handmatige bediening met drukknop en vergrendelingsmogelijkheid; mechanische draaibegrenzers en mechanische standaanwijzer.
• IEC/EN-beschermingsgraad: IP40; IEC/EN-beschermingsklasse: III, Safety Extra-Low Voltage (SELV).

Directe montage op de kogelkraan gebeurt met één centrale schroef. De positie ten opzichte van de kraan kan in stappen van 90° worden gekozen. De aanpassing van het bewegingsbereik kan met een drukknop worden gestart.
