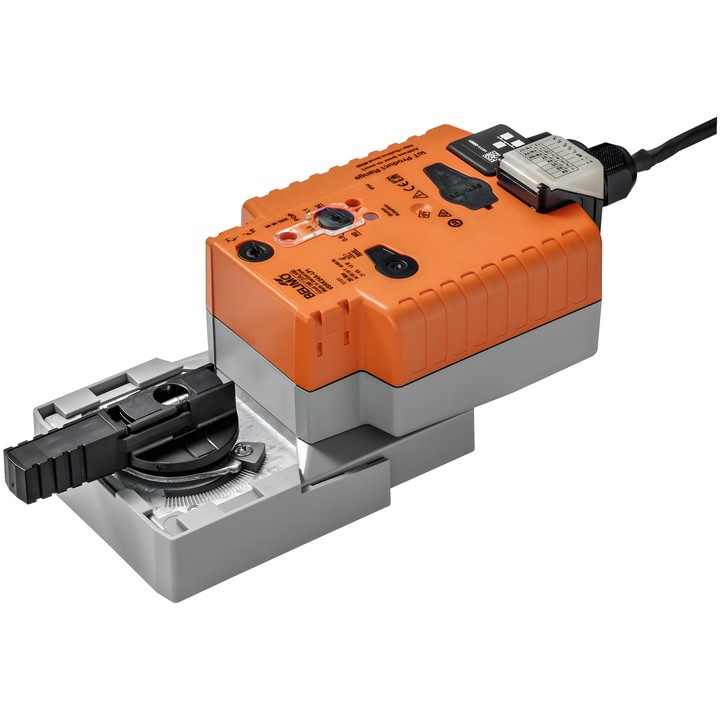

Belimo VSRK24A-LP1 - roterende aandrijving voor kogelkranen

Belimo VSRK24A-LP1 – aandrijving voor kogelkranen

Communicatieve roterende aandrijving met veiligheidsfunctie. Bij stroomuitval beweegt de aandrijving, nadat de ingestelde overbruggingsduur is verstreken, naar de gekozen veiligheidsstand.

Belangrijkste kenmerken en parameters

• Motorkoppel: 20 Nm; nominale spanning: AC/DC 24 V, 50/60 Hz.
• Modulerende, communicatieve, hybride en Cloud-aansturing; communicatie: BACnet/IP, Modbus TCP en Cloud.
• Ethernet 10/100 Mbit/s, TCP/IP, geïntegreerde webserver en RJ45-aansluiting.
• Y-stuurgebied: 2...10 V; instelbaar Y-bereik: 0.5...10 V.
• Looptijd van de motor: 90 s / 90°; instelbare looptijd: 90...150 s. Looptijd naar de veiligheidsstand: 35 s / 90°.
• Veiligheidsstand: NC/NO of instelling 0...100% met de POP-draaiknop. Overbruggingsduur (PF): 2 s, instelbaar 0...10 s.
• Opgenomen vermogen tijdens bedrijf: 13 W; in rust: 3 W; dimensioneringsvermogen voor de bedrading: 21 VA.
• Aansluiting voor voeding en besturing: kabel 1 m, 6x 0.5 mm², FRNC.
• Mogelijkheid om twee sensoren aan te sluiten en hun signalen om te zetten voor het bovenliggende systeem.
• Handmatige verstelling met drukknop, mechanische draaibegrenzers en standaanwijzer.
• Beschermingsgraad IEC/EN IP40; beschermingsklasse IEC/EN III, Safety Extra-Low Voltage (SELV).

Het toestel is bestemd voor stationaire verwarmings-, ventilatie- en airconditioningsinstallaties. Rechtstreekse montage op de kogelkraan gebeurt met één centrale schroef.
