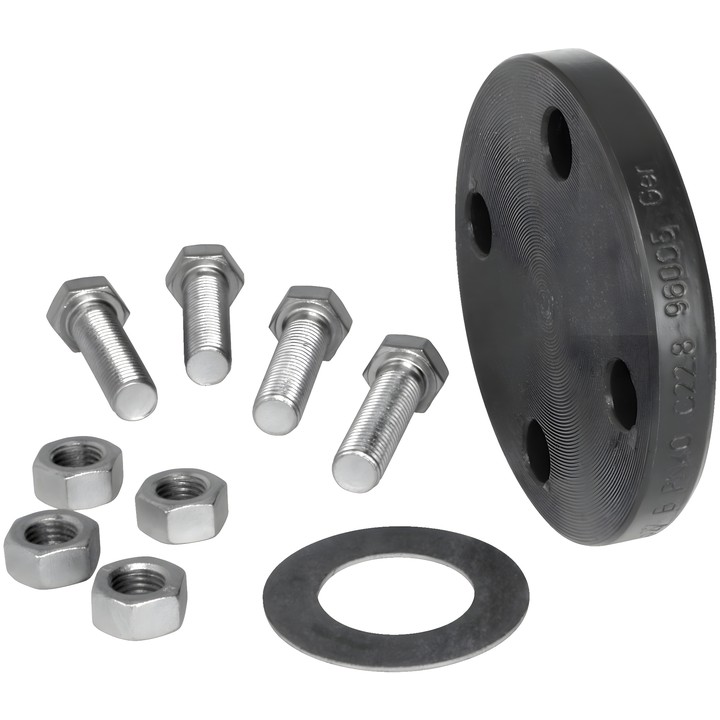

Belimo ZH732 - flensblindplaat PN 16 DN 32

Belimo ZH732 flensblindplaat

Blindplaat PN 16 DN 32 voor een klep, bedoeld om een 3-wegklep om te bouwen tot een 2-wegklep.

Bevestigde kenmerken

• Type: ZH732; geschikt voor H732N.
• DN: 32; aantal boutgaten: 4.
• Afmetingen volgens tekening: C 16 mm, d 4 x 18 mm, K 100 mm, D 140 mm.
• Flens: staal, gelakt RAL5002.
• Gewicht: 2.4 kg.
• Leveringsomvang van de ZH7..-serie: flensblindplaat, Sk-bouten met moeren en pakking.

De montage mag uitsluitend worden uitgevoerd door een bevoegd vakman en volgens de geldende voorschriften.
