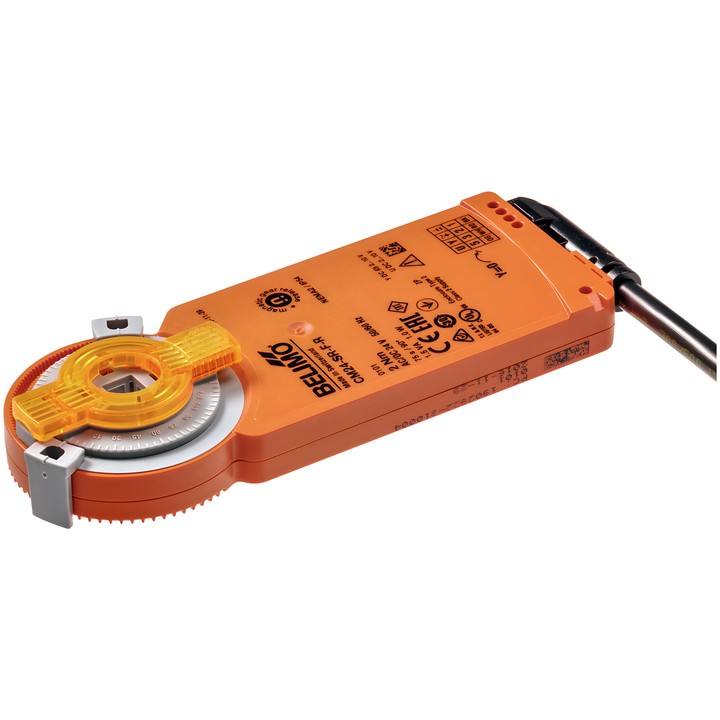

Belimo CM24-SR-F-R - modulerende klepaandrijving

Belimo CM24-SR-F-R - modulerende klepaandrijving

Belimo
zł 541,97
Inclusief belasting
zł 440,63 excl. btw.

Belimo CM24-SR-F-R-klepaandrijving met een koppel van 2 Nm, voeding AC/DC 24 V en aansturing 2...10 V. De looptijd bedraagt 75 s / 90° en de mechanische aansluiting is een vormsluitende verbinding van 8x8 mm.

Levering in circa 14 dagen
Delen

Belimo CM24-SR-F-R

Modulerende aandrijving voor het positioneren van kleppen in technische gebouwinstallaties. Volgens het technische gegevensblad is deze bedoeld voor luchtkleppen met een oppervlak tot ca. 0.4 m².

Belangrijkste kenmerken

  • Koppel: 2 Nm; voeding: AC/DC 24 V, 50/60 Hz.
  • Aansturing: 2...10 V; terugmeldsignaal van de positie: 2...10 V.
  • Looptijd van de motor: 75 s / 90°; draaihoek: 95°, vaste instelling, met mechanische draaihoekbegrenzers.
  • Draairichting van de motor: rechtsom (cw); handmatige verstelling met een magneet.
  • Mechanische aansluiting: vormsluitende verbinding van 8x8 mm; voedings- en besturingsaansluiting: kabel 1 m, 4x 0.75 mm².
  • Opgenomen vermogen tijdens bedrijf: 1 W; in rust: 0.5 W; dimensioneringsvermogen voor de keuze van bekabeling: 1.5 VA.
  • Beschermingsgraad IEC/EN: IP54; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Omgevingstemperatuur: -30...50°C [-22...122°F].

  • Merk
    Belimo
  • Referentie
    CM24-SR-F-R
  • ean13
    7630498110221

  • AC/DC-spanning
    AC/DC 24 V
  • Opgenomen vermogen (in bedrijf)
    1 W
  • Opgenomen vermogen (vasthouden)
    0.5 W
  • Nominaal vermogen
    1.5 VA
  • Aansluiting voor voedingsregeling
    Kabel 1 m, 4x 0.75 mm²
  • Regeltype
    DC 2...10 V
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Behuizingstype
    UL Enclosure Type 2
  • Handbediening
    Met een magneet
  • Bewegingstijd (motor)
    75 s / 90°
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Draaimoment
    2 Nm
  • Bewegingsrichting - motor
    rechtsom draaien (cw)
  • Draaihoek
    95°
  • Mechanische aansluiting
    Vormgesloten verbinding 8x8 mm

Techniczna karta katalogowa

Downloaden (1.04MB)

Instrukcja montażu

Downloaden (553.37KB)

EU Declaration of Conformity – CM24-SR-F-R

Downloaden (32.76KB)

Environmental Declaration – CM..

Downloaden (72.47KB)
