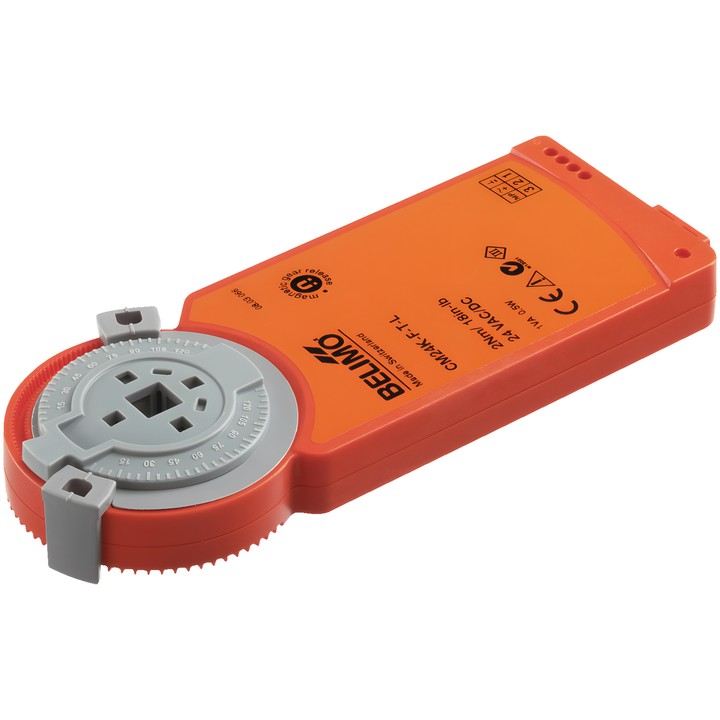

Belimo CM24K-F-T-L.2 - klepactuator met veiligheidsfunctie

Belimo CM24K-F-T-L.2 – klepactuator

Roterende actuator voor het instellen van kleppen in technische gebouwinstallaties, bedoeld voor gebruik met de SKM230-T-B12-module. De veiligheidsfunctie wordt gerealiseerd in combinatie met de module.

Belangrijkste kenmerken

• Koppel: 2 Nm; klepgrootte tot ca. 0.4 m².
• Nominale spanning: DC 24 V; nominaal spanningsbereik: DC 19.2...28.8 V.
• Besturing: Dicht/Open via de SKM230-T-B12-module.
• Looptijd van de motor: 75 s / 90°; draairichting: linksom (ccw).
• Draaihoek: 95°, met aan beide zijden verstelbare mechanische eindstops.
• Mechanische aansluiting: vormgesloten verbinding 8x8 mm; handmatige verstelling met een magneet.
• Opgenomen vermogen tijdens bedrijf: 0.5 W; in ruststand: 0.2 W; dimensioneringsvermogen voor bekabeling: 1 VA.
• Elektrische aansluiting: klemmen; massieve koperdraad 1,5 mm² of soepele draad 1,0 mm² (3-aderig).
• Beschermingsgraad IEC/EN: IP20; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Omgevingstemperatuur: -30...50°C [-22...122°F].

De set bevat een Z-ARCM-beveiligingsclip tegen verdraaien en een Z-MA-magneet om de tandwieloverbrenging te ontkoppelen. Het product wordt geleverd in een multipack van 20 stuks.
