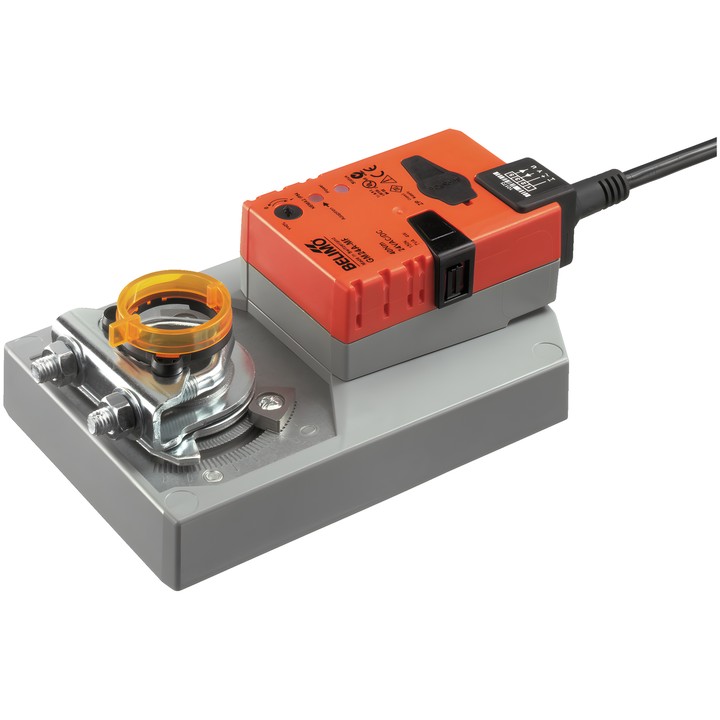

Belimo GM24A-MF - klepaandrijving 40 Nm

Belimo GM24A-MF – klepaandrijving

Configureerbare aandrijving voor het positioneren van kleppen in technische gebouwinstallaties. Volgens het technische gegevensblad is ze geschikt voor luchtkleppen met een oppervlak tot ca. 8 m².

Belangrijkste kenmerken

• Koppel van de motor: 40 Nm.
• Nominale spanning: AC/DC 24 V; frequentie van de nominale spanning: 50/60 Hz.
• Modulerende regeling: 2...10 V; terugkoppelsignaal van de positie: 2...10 V.
• Looptijd van de motor: 150 s / 90°; instelbaar bereik: 75...290 s.
• Draaihoek: max. 95°, aan beide zijden te begrenzen met mechanische aanslagen.
• Omkeerbare universele montageklem voor een as van 12...26.7 mm.
• De bewegingsrichting wordt gewijzigd met een 0/1-schakelaar; handmatige verplaatsing met een drukknop en vergrendelingsmogelijkheid.
• Aansluiting voor voeding en regeling: kabel 1 m, 4x 0.75 mm².
• Opgenomen vermogen tijdens bedrijf: 4.5 W; in rust: 1.5 W; dimensioneringsvermogen: 7 VA.
• IEC/EN-beschermingsgraad: IP54; IEC/EN-beschermingsklasse: III, Safety Extra-Low Voltage (SELV).
• Omgevingstemperatuur: -30...50°C [-22...122°F].

De apparaatparameters kunnen worden gewijzigd met Belimo Assistant 2 of ZTH EU. De aandrijving ondersteunt aanpassing van het instelbereik en synchronisatie; ze is beveiligd tegen overbelasting en stopt automatisch wanneer de eindpositie is bereikt.
