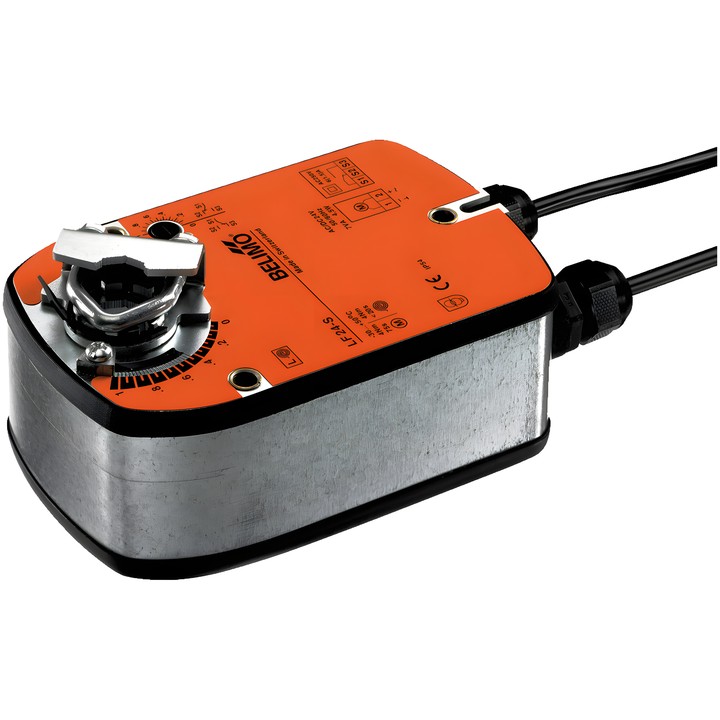

Belimo LF24-S - siłownik obrotowy do przepustnic z funkcją bezpieczeństwa

Belimo LF24-S – siłownik do przepustnic

Siłownik obrotowy z funkcją bezpieczeństwa jest przeznaczony do ustawiania przepustnic w instalacjach technicznych budynków. Podczas pracy napina sprężynę powrotną; po przerwaniu zasilania energia sprężyny przestawia przepustnicę do pozycji bezpieczeństwa.

Najważniejsze cechy i parametry

• Moment obrotowy silnika i funkcji bezpieczeństwa: 4 Nm.
• Napięcie nominalne: AC/DC 24 V; sterowanie: Zamknij/Otwórz.
• Czas ruchu silnika: 75 s / 90°; czas ruchu funkcji bezpieczeństwa: <20 s przy -20...50°C oraz <60 s przy -30°C.
• Zintegrowany styk pomocniczy: 1x SPDT, nastawiany w zakresie 0...100%.
• Kąt obrotu: maks. 95°; regulacja za pomocą zintegrowanego ogranicznika mechanicznego.
• Przyłącze mechaniczne: zacisk uniwersalny 8...16 mm; kierunek ruchu silnika i funkcji bezpieczeństwa wybierany przez montaż L/P.
• Pobór mocy podczas ruchu: 5 W; w stanie spoczynku: 2.5 W; moc do doboru przewodów: 7 VA.
• Przyłącze zasilania i sterowania: kabel 1 m, 2x 0.75 mm²; przyłącze styku pomocniczego: kabel 1 m, 3x 0.75 mm².
• Stopień ochrony: IP54; temperatura otoczenia: -30...50°C [-22...122°F].
