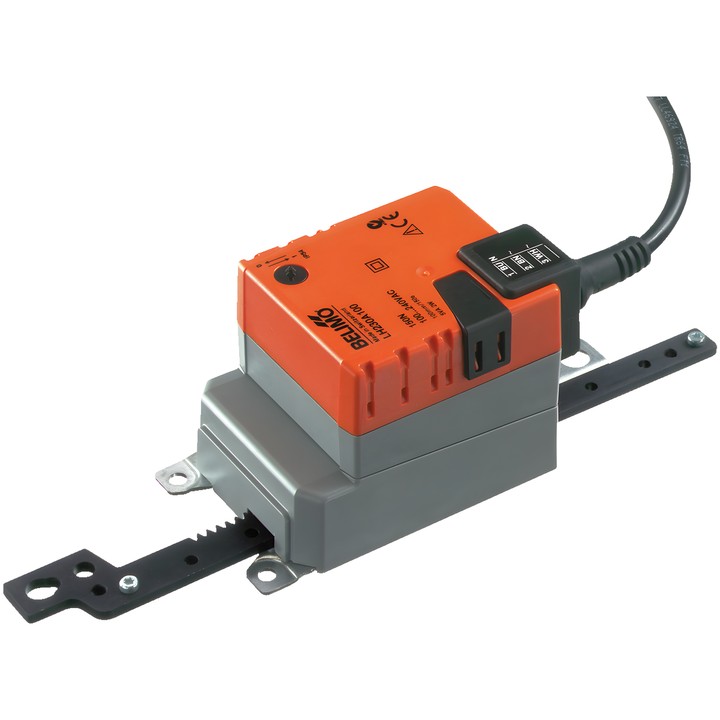

Belimo LH230A100 - siłownik liniowy 150 N

Siłownik liniowy Belimo LH230A100

Model przeznaczony do regulacji przepustnic i zaworów suwakowych w stacjonarnych instalacjach ogrzewania, wentylacji i klimatyzacji. Według karty technicznej obsługuje przepustnice powietrza o powierzchni do ok. 1 m².

Najważniejsze cechy i parametry

• Siła silnika: 150 N.
• Napięcie znamionowe: AC 100...240 V; częstotliwość: 50/60 Hz.
• Sterowanie: Zamknij/Otwórz, 3-punktowe.
• Skok: 100 mm; maks. 100 mm, regulowany co 20 mm. Ograniczenie skoku po obu stronach za pomocą mechanicznych ograniczników.
• Czas ruchu silnika: 150 s / 100 mm.
• Kierunek ruchu wybierany przełącznikiem 0 (wysunięty) / 1 (wsunięty).
• Przestawianie ręczne przyciskiem z możliwością blokady.
• Pobór mocy: 2 W podczas ruchu, 1 W w pozycji spoczynkowej; moc do doboru przewodów: 5 VA.
• Przyłącze zasilania i sterowania: kabel 1 m, 3x 0.75 mm².
• Stopień ochrony IEC/EN IP54; klasa ochronności IEC/EN II, izolacja wzmocniona.
• Temperatura otoczenia: -30...50°C [-22...122°F].

Siłownik jest zabezpieczony przed przeciążeniem i zatrzymuje się automatycznie po osiągnięciu położenia krańcowego. Montaż przy występowaniu sił poprzecznych wymaga zastosowania odpowiedniej podpory obrotowej i elementu sprzęgającego zgodnie z instrukcją producenta.
