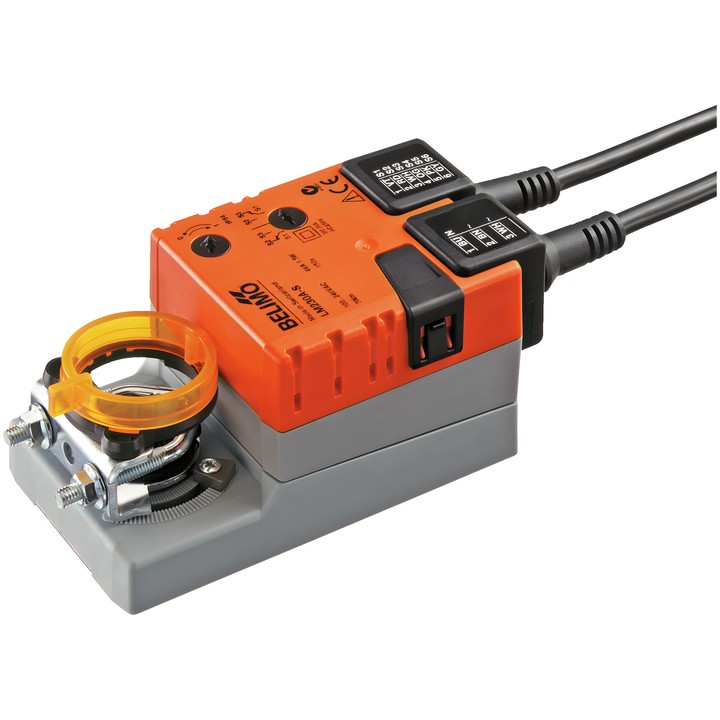

Belimo LM230A-S - siłownik do przepustnic 5 Nm

Belimo LM230A-S - siłownik do przepustnic 5 Nm

Belimo
547,04 zł
Brutto
444,75 zł netto

Siłownik obrotowy do przepustnic Belimo LM230A-S o momencie obrotowym 5 Nm. Zasilanie AC 100...240 V, sterowanie Zamknij/Otwórz lub 3-punktowe, czas ruchu 150 s / 90°.

Wyposażony w zintegrowany styk pomocniczy 1x SPDT, zacisk uniwersalny 6...20 mm oraz ręczne przestawianie przyciskiem. Stopień ochrony IEC/EN IP54.

Dostawa ok. 14 dni
Udostępnij

Siłownik do przepustnic Belimo LM230A-S

Siłownik obrotowy do ustawiania przepustnic w instalacjach technicznych budynków. Według karty technicznej jest przeznaczony do przepustnic powietrza o powierzchni do ok. 1 m². Model nie ma sprężyny powrotnej.

Najważniejsze cechy i parametry

  • Moment obrotowy silnika: 5 Nm.
  • Napięcie znamionowe: AC 100...240 V; częstotliwość: 50/60 Hz.
  • Sterowanie: Zamknij/Otwórz, 3-punktowe.
  • Czas ruchu silnika: 150 s / 90°; kąt obrotu: maks. 95°.
  • Zintegrowany styk pomocniczy 1x SPDT, ustawiany w zakresie 0...100%.
  • Kierunek ruchu wybierany przełącznikiem: 0 (obrót w lewo) / 1 (obrót w prawo).
  • Przestawianie ręczne przyciskiem z możliwością blokady; regulowane mechaniczne ograniczniki kąta obrotu.
  • Zacisk uniwersalny na wał 6...20 mm; mechaniczny, zdejmowany wskaźnik położenia.
  • Pobór mocy: 1.5 W podczas ruchu, 0.5 W w spoczynku; moc do doboru przewodów: 3.5 VA.
  • Przyłącze zasilania i sterowania oraz przyłącze styku pomocniczego: każde z kablem 1 m, 3x 0.75 mm².
  • Stopień ochrony IEC/EN IP54; klasa ochronności IEC/EN II, izolacja wzmocniona.
  • Temperatura otoczenia: -30...50°C [-22...122°F].

  • Marka
    Belimo
  • Indeks
    LM230A-S
  • EAN13
    7630498112188

  • Napięcie AC/DC
    AC 100...240 V
  • Przyłącze styku pomocniczego
    Kabel 1 m, 3x 0.75 mm²
  • Pobór mocy (ruch)
    1.5 W
  • Pobór mocy (podtrzymanie)
    0.5 W
  • Moc znamionowa
    3.5 VA
  • Przyłącze regulacji zasilania
    Kabel 1 m, 3x 0.75 mm²
  • Rodzaj sterowania
    Zamknij/Otwórz 3-punktowe
  • Kategoria ochronna
    IP54
  • Stopień ochrony NEMA
    NEMA 2
  • Typ obudowy
    UL Enclosure Type 2
  • Przestawianie ręczne
    Przyciskiem, z możliwością blokady
  • Czas ruchu (silnik)
    150 s / 90°
  • Temperatura otoczenia
    -30...50°C [-22...122°F]
  • Styki pomocnicze
    1x SPDT
  • Moment obrotowy
    5 Nm
  • Kierunek ruchu - silnik
    możliwość wyboru przełącznikiem 0 (obrót w lewo) / 1 (obrót w prawo)
  • Kąt obrotu
    95°
  • Przyłącze mechaniczne
    Zacisk uniwersalny 6...20 mm

Techniczna karta katalogowa

Pliki do pobrania (1.57MB)

Instrukcja montażu

Pliki do pobrania (507.41KB)

Techniczna karta katalogowa – LM230A-S

Pliki do pobrania (1.57MB)

EU Declaration of Conformity – LM230A-S

Pliki do pobrania (32.76KB)

Environmental Declaration – LM..

Pliki do pobrania (72.44KB)
