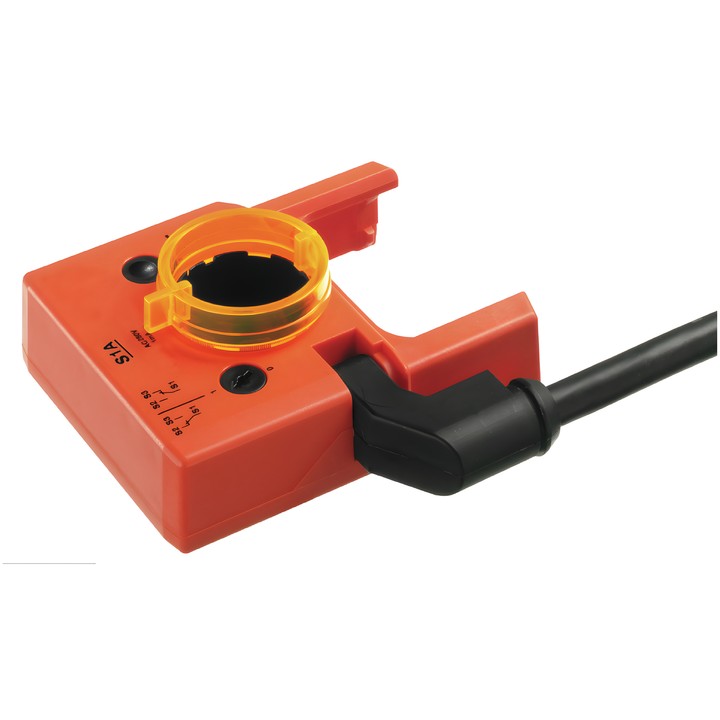

Belimo S1A - styk pomocniczy nakładany

Belimo S1A – styk pomocniczy

Styk pomocniczy nakładany do sygnalizacji położenia lub realizacji funkcji przełączania przy wybranym ustawieniu kąta siłownika przepustnicy albo siłownika obrotowego. Montowany bezpośrednio na zacisku osi siłownika przepustnicy lub na wskaźniku położenia siłownika obrotowego.

Najważniejsze cechy i parametry

• Styk pomocniczy: 1x SPDT.
• Regulowany punkt przełączania: 0...100% zakresu obrotu siłownika; możliwe ustawienie wstępne przy użyciu skali.
• Obciążalność styku: 1 mA...3 A (0.5 A indukcyjnie), DC 5 V...AC 250 V; 1 mA...0.5 A (0.2 A indukcyjnie; L/R = 3.4 ms), DC 5 V...DC 110 V.
• Przyłącze styku pomocniczego: kabel 1 m, 3 x 0.75 mm².
• Stopień ochrony IEC/EN: IP54; stopień ochrony NEMA/UL: NEMA 2; obudowa: UL Enclosure Type 2.
• Temperatura otoczenia: -30...50°C [-22...122°F].
• Masa: 0.21 kg.

Regulację styku pomocniczego należy wykonywać wyłącznie przy wyłączonym zasilaniu.
