Belimo SH230A100 - siłownik liniowy do przepustnic

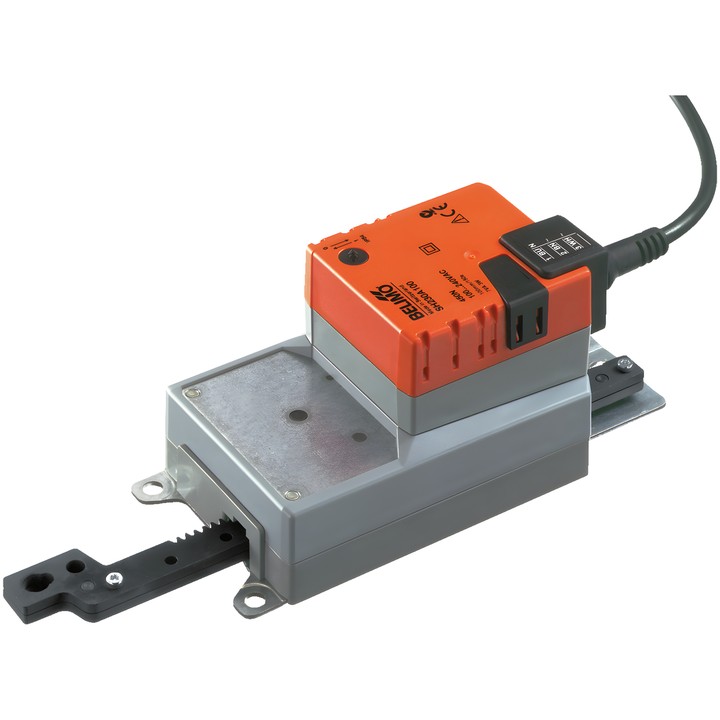

Siłownik liniowy Belimo SH230A100

Model SH230A100 służy do regulacji przepustnic powietrza i zasuw w instalacjach technicznych budynków. Według karty technicznej jest przeznaczony do przepustnic powietrza o powierzchni do ok. 3 m².

Najważniejsze cechy i parametry

• Siła napędu: 450 N.
• Napięcie znamionowe: AC 100...240 V; częstotliwość: 50/60 Hz.
• Sterowanie: Zamknij/Otwórz, 3-punktowe.
• Skok: 100 mm; maks. 100 mm, regulowany co 20 mm. Możliwość ograniczenia skoku z obu stron mechanicznymi ogranicznikami.
• Czas ruchu silnika: 150 s / 100 mm.
• Pobór mocy podczas pracy: 3 W; w położeniu spoczynkowym: 0.6 W; moc do doboru przewodów: 7 VA.
• Kierunek ruchu wybierany przełącznikiem 0 (wysunięty) / 1 (wsunięty).
• Przestawianie ręczne przyciskiem z możliwością blokady.
• Przyłącze zasilania i sterowania: kabel 1 m, 3x 0.75 mm².
• Stopień ochrony IEC/EN: IP54; klasa ochronności IEC/EN: II, wzmocniona izolacja.
• Temperatura otoczenia: -30...50°C [-22...122°F].

Siłownik jest zabezpieczony przed przeciążeniem i zatrzymuje się automatycznie po osiągnięciu ogranicznika krańcowego. Przy montażu należy uwzględnić zalecenia producenta dotyczące sił poprzecznych.
