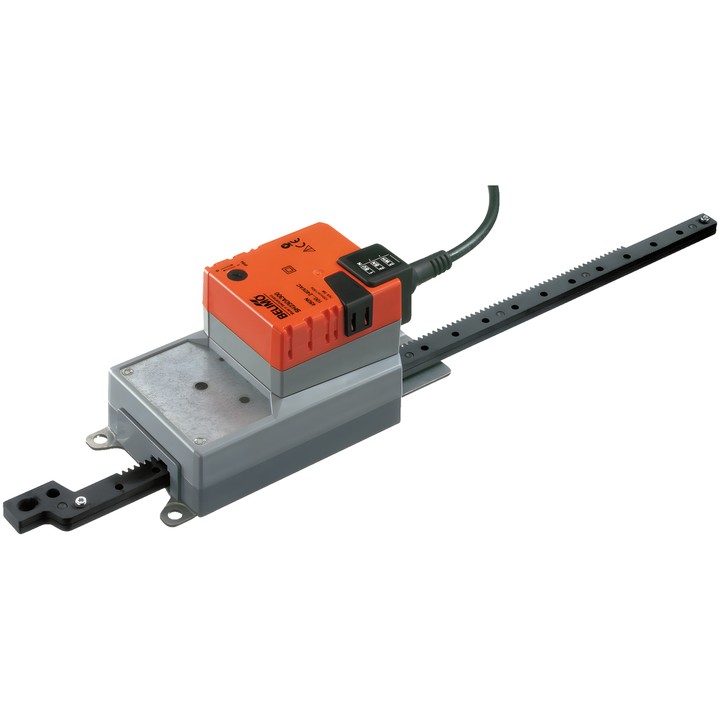

Belimo SH230A300 - siłownik liniowy do przepustnic

Belimo SH230A300 – siłownik liniowy

Siłownik przeznaczony do regulacji przepustnic powietrza i zaworów suwakowych w stacjonarnych instalacjach ogrzewania, wentylacji i klimatyzacji. Według dokumentacji obsługuje przepustnice powietrza o powierzchni do ok. 3 m².

Najważniejsze cechy i parametry

• Siła siłownika: 450 N.
• Napięcie znamionowe: AC 100...240 V; częstotliwość: 50/60 Hz.
• Sterowanie: Zamknij/Otwórz, 3-punktowe.
• Skok: maks. 300 mm, regulowany co 20 mm; możliwość ograniczenia z obu stron mechanicznymi ogranicznikami krańcowymi.
• Czas ruchu silnika: 150 s / 100 mm.
• Kierunek ruchu wybierany przełącznikiem 0 (wysunięty) / 1 (wsunięty).
• Przestawianie ręczne przyciskiem z możliwością blokady.
• Pobór mocy: 3 W podczas pracy i 0.6 W w położeniu spoczynkowym; moc do doboru przewodów: 7 VA.
• Przyłącze zasilania i sterowania: kabel 1 m, 3x 0.75 mm².
• Stopień ochrony IEC/EN: IP54; klasa ochronności IEC/EN: II, wzmocniona izolacja.
• Temperatura otoczenia: -30...50°C [-22...122°F].

Siłownik jest zabezpieczony przed przeciążeniem i zatrzymuje się automatycznie po osiągnięciu ogranicznika krańcowego. Praca równoległa jest możliwa z uwzględnieniem danych dotyczących wydajności.
