Belimo TF24 - siłownik obrotowy do przepustnic z funkcją bezpieczeństwa

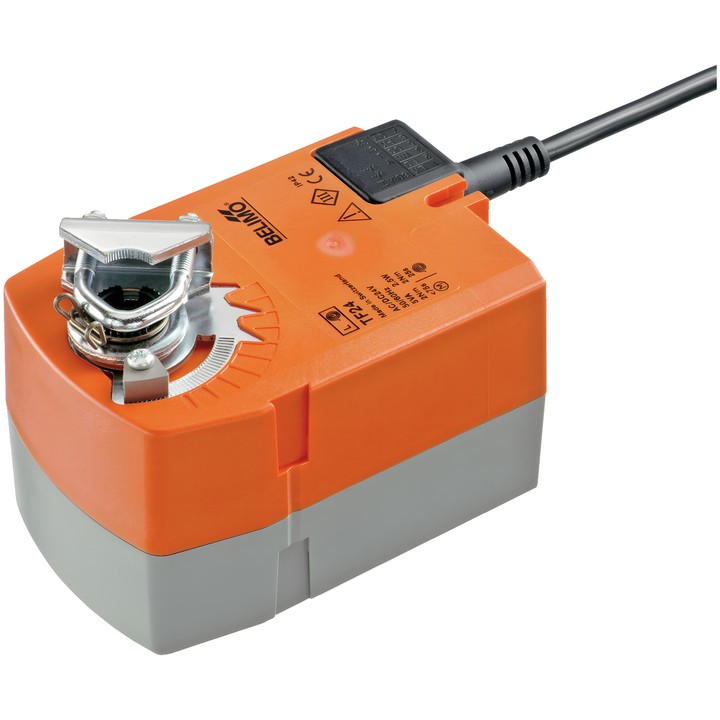

Siłownik Belimo TF24

TF24 jest siłownikiem obrotowym z funkcją bezpieczeństwa, przeznaczonym do regulacji przepustnic w stacjonarnych instalacjach ogrzewania, wentylacji i klimatyzacji. Według karty technicznej obsługuje przepustnice powietrza o powierzchni do ok. 0.5 m². Podczas pracy silnik przestawia przepustnicę i napina sprężynę powrotną; po przerwaniu zasilania energia sprężyny przestawia ją do pozycji bezpieczeństwa.

Najważniejsze cechy i dane techniczne

• Napięcie znamionowe: AC/DC 24 V; częstotliwość napięcia znamionowego: 50/60 Hz.
• Sterowanie: Zamknij/Otwórz.
• Moment obrotowy silnika i funkcji bezpieczeństwa: 2.5 Nm.
• Czas ruchu silnika: 75 s / 90°; czas ruchu funkcji bezpieczeństwa: <25 s / 90°.
• Kąt obrotu: maks. 95°; regulacja mechanicznymi ogranicznikami.
• Kierunek ruchu silnika i funkcji bezpieczeństwa wybierany poprzez montaż L/P.
• Przyłącze mechaniczne: zacisk uniwersalny 6...12.7 mm; mechaniczny wskaźnik położenia.
• Przyłącze zasilania i sterowania: kabel 1 m, 2x 0.75 mm².
• Pobór mocy podczas pracy: 2.5 W; w pozycji spoczynkowej: 1.5 W; do doboru przewodów: 5 VA.
• Stopień ochrony: IP42; temperatura otoczenia: -30...50°C [-22...122°F].

Siłownik jest zabezpieczony przed przeciążeniem i zatrzymuje się automatycznie po osiągnięciu ogranicznika krańcowego. Przestawianie ręczne: nie.
