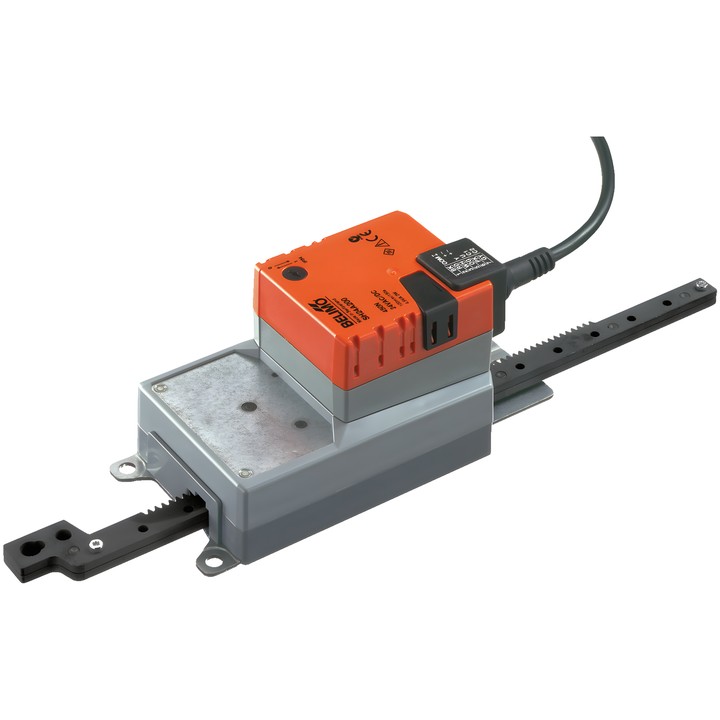

Belimo SH24A200 - siłownik liniowy do przepustnic

Belimo SH24A200 – siłownik liniowy

Siłownik przeznaczony do regulacji przepustnic i zasuw w instalacjach technicznych budynków. Według karty technicznej wielkość przepustnicy powietrza wynosi do ok. 3 m².

Najważniejsze cechy

• Siła siłownika: 450 N.
• Napięcie znamionowe: AC/DC 24 V; częstotliwość napięcia znamionowego: 50/60 Hz.
• Sterowanie: Zamknij/Otwórz, 3-punktowe.
• Skok: maks. 200 mm, regulowany co 20 mm; możliwość ograniczenia skoku z obu stron mechanicznymi ogranicznikami krańcowymi.
• Czas ruchu silnika: 150 s / 100 mm.
• Kierunek ruchu wybierany przełącznikiem 0 (wysunięty) / 1 (wsunięty).
• Przestawianie ręczne przyciskiem z możliwością blokady.
• Pobór mocy podczas pracy: 2 W; w położeniu spoczynkowym: 0.2 W; do doboru przewodów: 4.5 VA.
• Przyłącze zasilania i sterowania: kabel 1 m, 3x 0.75 mm².
• Stopień ochrony IEC/EN: IP54; klasa ochronności IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura otoczenia: -30...50°C [-22...122°F].

Siłownik jest zabezpieczony przed przeciążeniem i automatycznie zatrzymuje się po osiągnięciu ogranicznika krańcowego. Praca równoległa jest możliwa z uwzględnieniem danych dotyczących wydajności.
