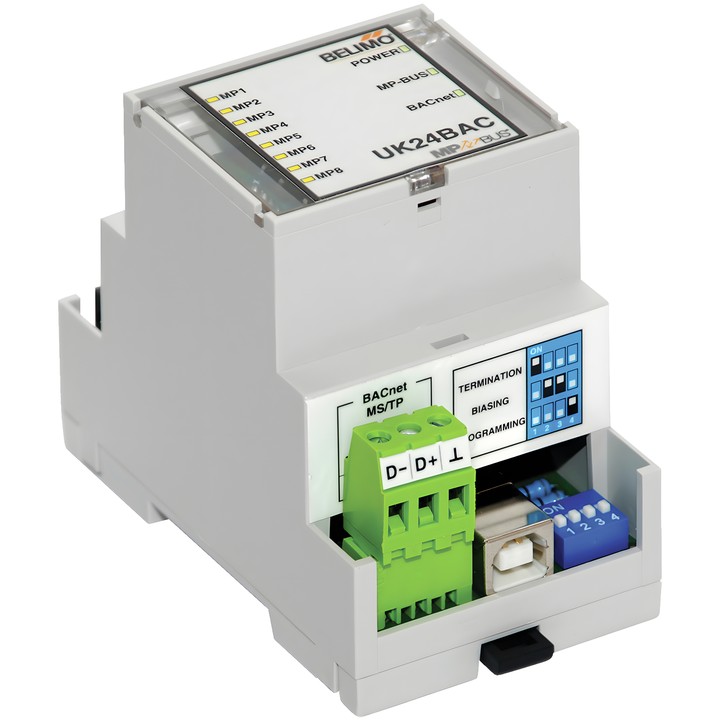

Belimo UK24BAC - bramka MP-Bus do BACnet MS/TP

Bramka Belimo UK24BAC

UK24BAC udostępnia sterowanie cyfrowe siłownikami przez MP-Bus oraz ich bieżący stan za pomocą obiektów BACnet. Strona BACnet MS/TP korzysta z interfejsu RS-485 z izolacją galwaniczną.

Najważniejsze cechy i dane techniczne

• Interfejs MP-Bus – BACnet MS/TP; obsługiwane siłowniki: MP/MPL/MFT(2) oraz BF-TopLine, maks. 8 szt.
• Napięcie nominalne: AC 24 V, 50/60 Hz / DC 24 V; zakres zasilania: AC/DC 21.6…26.4 V.
• Komunikacja z siłownikami: Belimo MP-Bus, Client-Server, 1'200 Bd.
• BACnet MS/TP: maks. 32 węzły bez repeatera; prędkości 9'600, 19'200, 38'400, 76'800 Bd, ustawiane przełącznikami DIP.
• Terminacja 120 Ω i polaryzacja 510 Ω, ustawiane przełącznikami DIP.
• Połączenia BACnet MS/TP i MP-Bus: zaciski śrubowe wtykowe 3-pin; zasilanie: zaciski śrubowe wtykowe 2-pin.
• Montaż w szafie sterowniczej na szynie 35 mm; temperatura otoczenia: 0…+40 °C.
• Kategoria ochronna: IP20.

Do każdego siłownika MP/MFT(2) można podłączyć jeden czujnik: pasywny czujnik rezystancyjny, czujnik aktywny z wyjściem DC 0…10 V lub styk przełączający. Siłowniki MPL nie mają wejścia czujnikowego. Długość przewodów sygnałowych MP zależy m.in. od liczby i typu siłowników, sposobu zasilania oraz przekroju przewodów.
