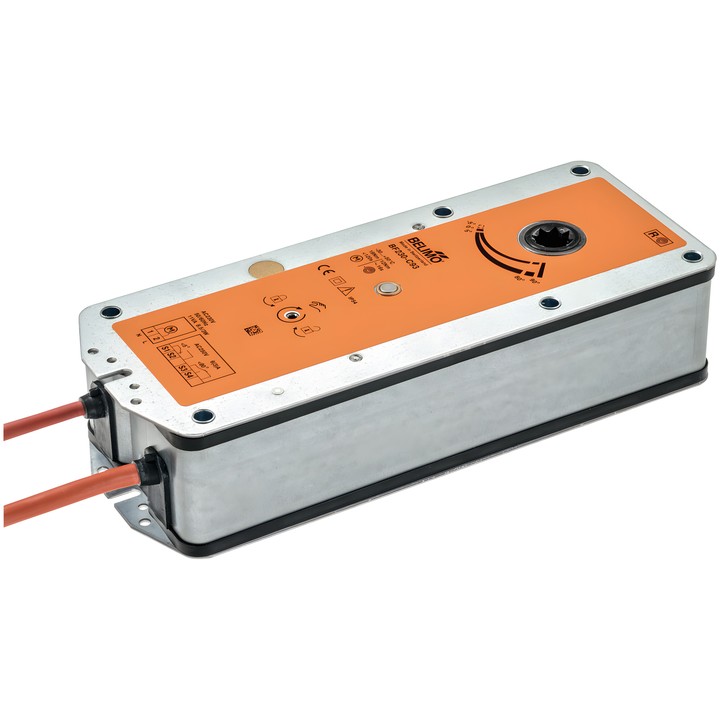

Belimo BF230-C93 - siłownik sprężynowy do klap przeciwpożarowych

Siłownik Belimo BF230-C93

Siłownik ze sprężyną powrotną do klap przeciwpożarowych i oddymiających 90° w instalacjach wentylacji i klimatyzacji. Po podaniu zasilania przestawia klapę do pozycji roboczej, napinając sprężynę; po przerwaniu zasilania sprężyna przestawia klapę do pozycji bezpieczeństwa.

Najważniejsze dane techniczne

• Moment obrotowy silnika: 18 Nm; moment funkcji bezpieczeństwa: 12 Nm.
• Napięcie znamionowe: AC 230 V, 50/60 Hz; zakres napięcia: AC 198...264 V.
• Sterowanie: Zamknij/Otwórz.
• Czas ruchu silnika: <120 s / 90°; czas ruchu funkcji bezpieczeństwa: 16 s @ 20°C.
• Pobór mocy: 8 W podczas ruchu i 3 W w położeniu spoczynkowym; moc do doboru przewodów: 12.5 VA.
• Styki pomocnicze: 2x SPDT, punkty przełączania 5° / 80°.
• Przyłącze zasilania i sterowania: kabel 1 m, 2x 0.75 mm² (silikon); przyłącze styków pomocniczych: kabel 1 m, 4x 0.75 mm² (silikon).
• Przyłącze mechaniczne: połączenie kształtowe 12x12 mm, oś wydrążona nieprzechodząca.
• Kierunek ruchu silnika wybierany przez montaż L/P; przestawianie ręczne z ogranicznikiem położenia.
• Stopień ochrony: IP54; klasa ochronności IEC/EN II, wzmocniona izolacja.

W zestawie: korba ręczna, wskaźnik, osłona ochronna i wkładka kształtowa 12/10 mm. Siłownik jest dostosowywany i montowany do klapy przez producenta klapy przeciwpożarowej.
