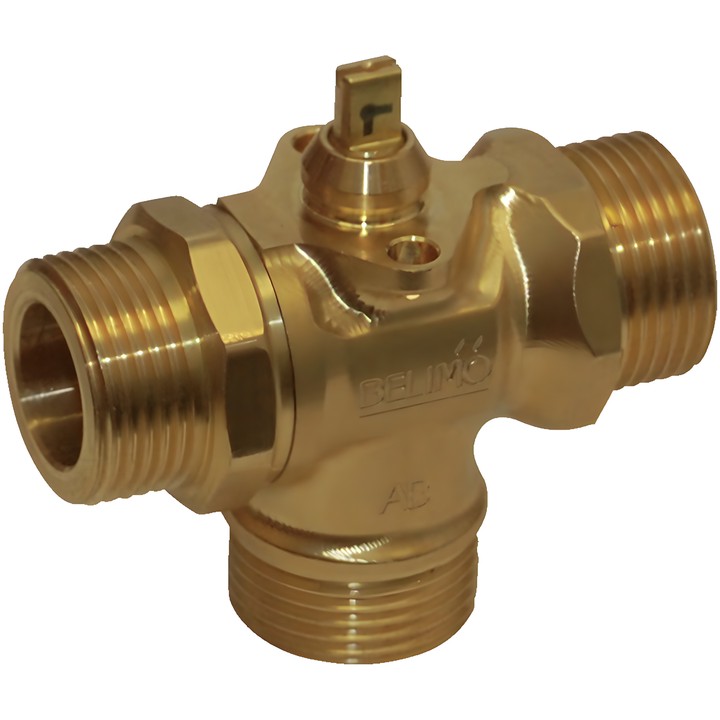

Belimo C515Q-H - 3-drogowy zawór strefowy przełączający DN 15

Belimo C515Q-H – zawór strefowy przełączający

3-drogowy zawór przeznaczony do przełączania oraz sterowania otwórz/zamknij po stronie wodnej instalacji wentylacyjnych i grzewczych w zamkniętych układach wodnych. Zawór jest przestawiany przez siłownik obrotowy sterowany sygnałem otwórz/zamknij.

Najważniejsze cechy i parametry

• DN 15, PN 25; gwint zewnętrzny G 3/4", przyłącze zgodne z ISO 228-1.
• Kvs 2.3 m³/h; ps 1600 kPa.
• Czynnik: woda, woda z dodatkiem maks. 50% obj. glikolu.
• Temperatura czynnika: 2...100°C [36...212°F]; z siłownikiem 2...90°C.
• Ciśnienie różnicowe ∆pmax 280 kPa; ciśnienie zamknięcia 280 kPa. Dla cichej pracy wskazano 50 kPa.
• Szczelność: nieprzepuszczający pęcherzyków powietrza, klasa szczelności A (EN 12266-1).
• Kąt obrotu: 90°; przepływ możliwy w obu kierunkach.
• Korpus i trzpień z mosiądzu; element zamykający z mosiądzu chromowanego; uszczelnienie trzpienia: O-ring EPDM; gniazdo: PTFE, O-ring EPDM.
• Ręczny montaż siłownika na zatrzask, bez użycia narzędzi. Zawór nie wymaga konserwacji.

Wskazówki montażowe

Dopuszczalny montaż od pozycji pionowej do poziomej względem trzpienia. Nie montować z trzpieniem skierowanym w dół. Aby uzyskać kąt obrotu 90° wymagany do przełączania, należy usunąć ogranicznik krańcowy przy siłowniku.
