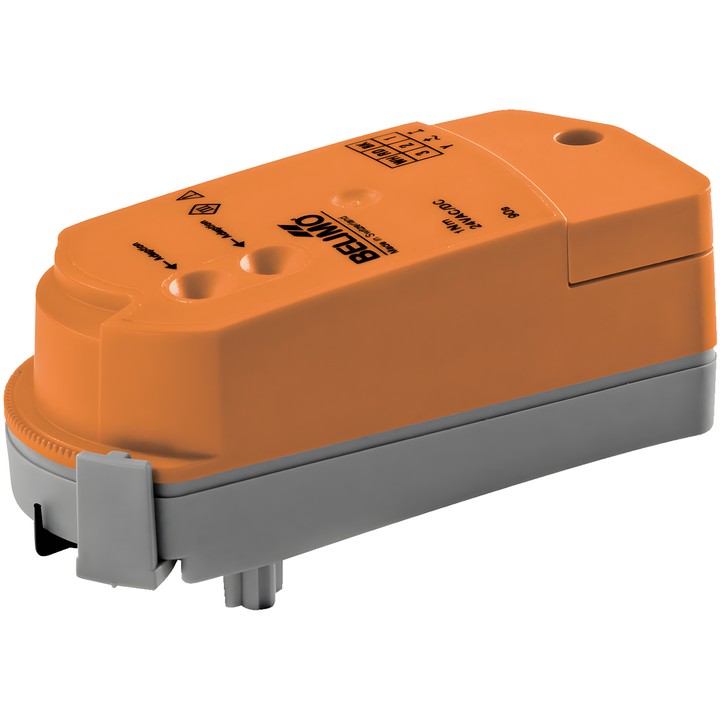

Belimo CQ24A-MPL-T – siłownik do zaworów strefowych

Komunikacyjny siłownik obrotowy odbiera cyfrowy sygnał sterujący przez MP-Bus i ustawia zawór w zadanej pozycji. Jest przeznaczony do zaworów strefowych; montaż na zaworze odbywa się zatrzaskowo, bez użycia narzędzi.

Najważniejsze cechy i parametry

• Moment obrotowy silnika: 1 Nm; czas ruchu: 75 s / 90°.
• Napięcie znamionowe: AC/DC 24 V; częstotliwość napięcia znamionowego: 50/60 Hz.
• Sterowanie komunikacyjne: MP-Bus.
• Pobór mocy podczas pracy: 0.6 W; w położeniu spoczynkowym: 0.4 W; moc do doboru przewodów: 1.1 VA.
• Przyłącze zasilania i sterowania: zaciski 2.5 mm² (kabel ø6.3...6.8 mm, 3-żyłowy).
• Mechaniczny wskaźnik położenia oraz ogranicznik kąta obrotu; zmiana kąta za pomocą klipsa w krokach co 2.5° umożliwia ustawienie maksymalnego przepływu zaworu.
• Ręczne przestawianie po wypięciu siłownika z zaworu.
• Stopień ochrony IEC/EN IP40; klasa ochronności IEC/EN III, Safety Extra-Low Voltage (SELV).

Urządzenie nie obsługuje konwencjonalnego sterowania standardowym sygnałem ani konfiguracji sygnałów, np. czasu ruchu.
