Belimo LM24AP5 - atuador para registos

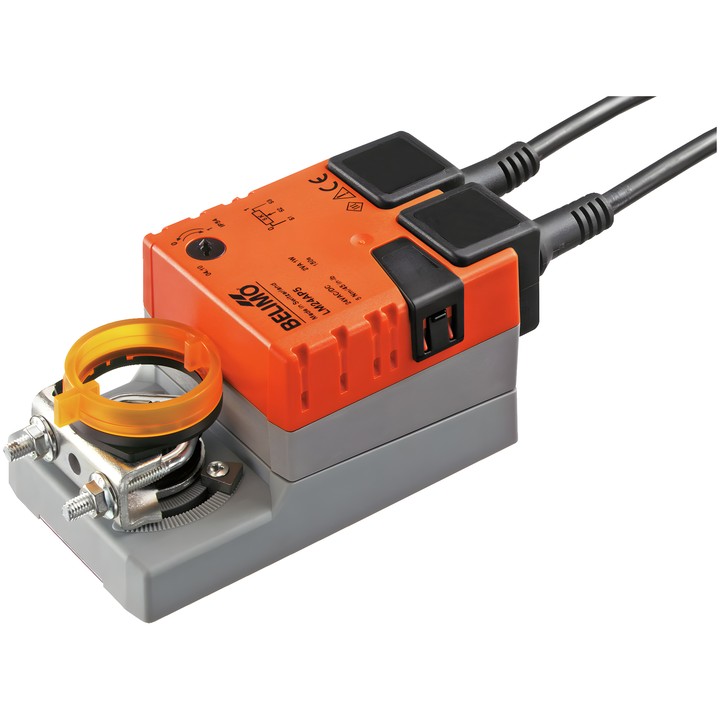

Atuador para registos Belimo LM24AP5

O modelo LM24AP5 destina-se ao posicionamento de registos em sistemas técnicos de edifícios. De acordo com a ficha técnica, foi concebido para registos de ar com uma área até aprox. 1 m².

Principais características e parâmetros

• Binário do motor: 5 Nm; tensão nominal: AC/DC 24 V, 50/60 Hz.
• Controlo: Abrir/Fechar, de 3 pontos; tempo de funcionamento do motor: 150 s / 90°.
• Potenciómetro de realimentação integrado: 5 kΩ; sinal de realimentação da posição 0...100%.
• Ângulo de rotação: máx. 95°, com possibilidade de limitação em ambos os lados através de batentes mecânicos ajustáveis.
• Sentido de movimento selecionado por interruptor: 0 (rotação para a esquerda) / 1 (rotação para a direita).
• Acionamento manual por botão com possibilidade de bloqueio; indicador mecânico de posição.
• Ligação mecânica: braçadeira universal 6...20 mm.
• Consumo de potência durante o movimento: 1 W; na posição de repouso: 0.2 W; potência para dimensionamento dos cabos: 1.5 VA.
• Cabos separados de 1 m, 3x 0.75 mm², para a ligação de alimentação e controlo e para a ligação do potenciómetro.
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiente: -30...50°C [-22...122°F].
