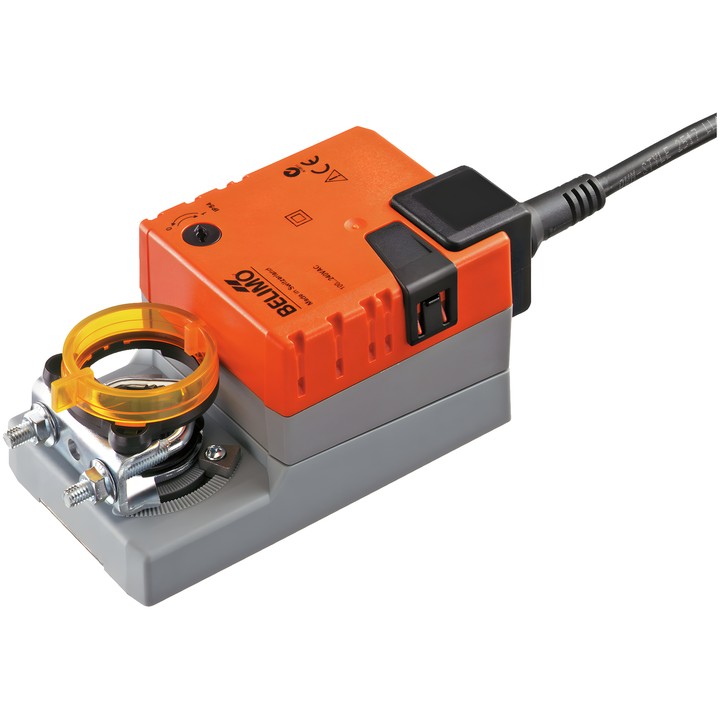

Belimo TMC230A - atuador para registos

Atuador para registos Belimo TMC230A

Atuador destinado à regulação de registos de ar em instalações técnicas de edifícios. A documentação indica uma dimensão do registo até aprox. 0.4 m². A montagem no eixo é feita com uma braçadeira universal.

Características e parâmetros principais

• Binário do motor: 2 Nm.
• Tensão nominal: AC 100...240 V; frequência: 50/60 Hz.
• Controlo: Fechar/Abrir, de 3 pontos.
• Tempo de funcionamento do motor: 35 s / 90°.
• Ângulo de rotação: máx. 95°, com limitadores mecânicos ajustáveis em ambos os lados.
• O sentido do movimento é selecionado pelo interruptor 0 (rotação para a esquerda) / 1 (rotação para a direita).
• Acionamento manual por botão com possibilidade de bloqueio; indicador mecânico de posição.
• Ligação mecânica: braçadeira universal para eixo de 6...20 mm.
• Ligação da alimentação e do controlo: cabo de 1 m, 3x 0.75 mm².
• Consumo de potência durante o movimento: 2 W; em repouso: 0.5 W; potência de dimensionamento para seleção do cabo: 4 VA.
• Grau de proteção IEC/EN: IP54; classe de proteção IEC/EN: II, isolamento reforçado.
• Temperatura ambiente: -30...50°C [-22...122°F].
