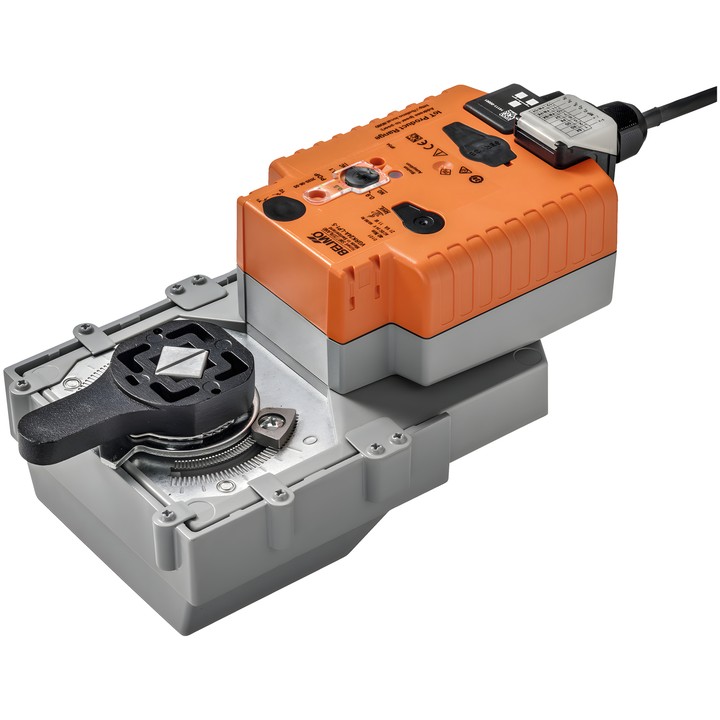

Belimo VGRK24A-LP1-5 - atuador rotativo para válvulas de esfera

Belimo VGRK24A-LP1-5

Atuador rotativo para válvulas de esfera com função de segurança realizada por condensadores. Permite a comunicação através de Cloud, BACnet/IP e Modbus TCP, bem como a conversão de sinais dos sensores.

Características e parâmetros principais

• Binário do motor: 40 Nm; tensão nominal: AC/DC 24 V, 50/60 Hz.
• Controlo modulante, comunicativo, híbrido e Cloud; intervalo de funcionamento Y: 2...10 V, regulável 0.5...10 V.
• Comunicação: Cloud, BACnet/IP, Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP, servidor Web integrado e tomada RJ45.
• Tempo de funcionamento do motor: 150 s / 90°, regulável 90...150 s; tempo de funcionamento até à posição de segurança: 35 s / 90°.
• Posição de segurança: NC/NO ou regulável 0...100%; tempo de manutenção em caso de falha de alimentação (PF): 2 s, regulável 0...10 s.
• Possibilidade de ligação de dois sensores; conversão dos respetivos sinais para o sistema de nível superior.
• Reposicionamento manual por botão, indicador mecânico de posição e limitadores mecânicos do ângulo de rotação.
• Consumo de energia durante o funcionamento: 11 W; em repouso: 3 W; potência de dimensionamento para seleção dos cabos: 21 VA.
• Ligação de alimentação e controlo: cabo 1 m, 6x 0.5 mm², FRNC; flange de ligação: F05.
• Grau de proteção IEC/EN: IP40; IP54 com cobertura de proteção ou bucim de proteção para a tomada RJ45. Classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).
