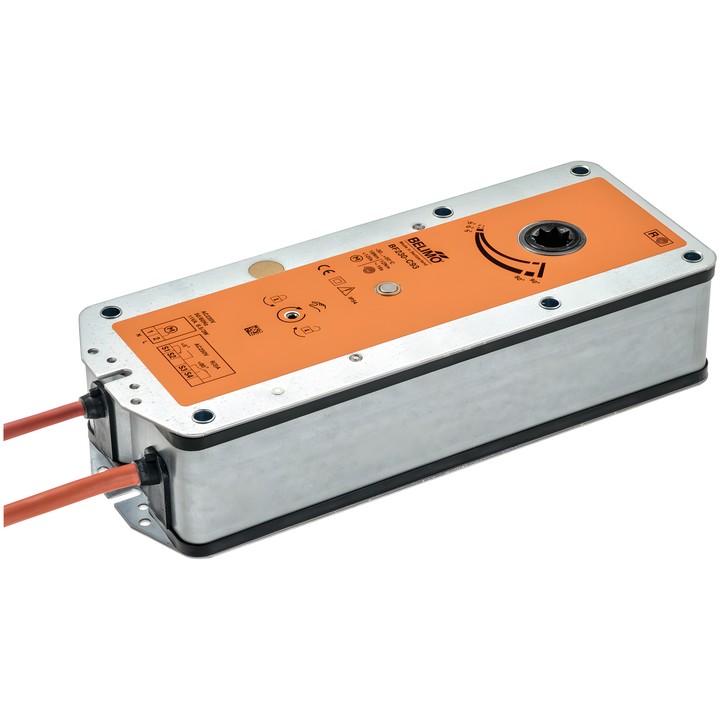

Belimo BF230-C93 - atuador com retorno por mola para registos corta-fogo

Atuador Belimo BF230-C93

Atuador com retorno por mola para registos corta-fogo e de controlo de fumos de 90° em sistemas de ventilação e ar condicionado. Quando recebe alimentação, coloca o registo na posição de funcionamento, tensionando a mola; quando a alimentação é interrompida, a mola coloca o registo na posição de segurança.

Principais dados técnicos

• Binário do motor: 18 Nm; binário da função de segurança: 12 Nm.
• Tensão nominal: AC 230 V, 50/60 Hz; intervalo de tensão: AC 198...264 V.
• Comando: Fechar/Abrir.
• Tempo de funcionamento do motor: <120 s / 90°; tempo de funcionamento da função de segurança: 16 s @ 20°C.
• Consumo de potência: 8 W durante o movimento e 3 W em repouso; potência para dimensionamento dos cabos: 12.5 VA.
• Contactos auxiliares: 2x SPDT, pontos de comutação 5° / 80°.
• Ligação da alimentação e do comando: cabo 1 m, 2x 0.75 mm² (silicone); ligação dos contactos auxiliares: cabo 1 m, 4x 0.75 mm² (silicone).
• Ligação mecânica: ligação de forma 12x12 mm, veio oco não passante.
• Sentido de movimento do motor selecionável através da montagem L/R; ajuste manual com batente de posição.
• Grau de proteção: IP54; classe de proteção IEC/EN II, isolamento reforçado.

Inclui: manivela, indicador, cobertura de proteção e inserto de forma 12/10 mm. O fabricante do registo corta-fogo adapta e monta o atuador no registo.
