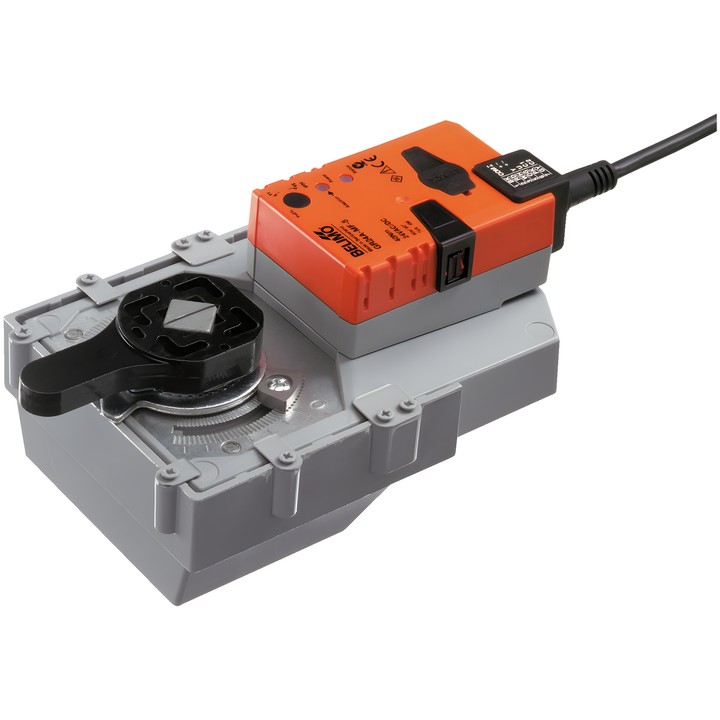

Belimo GR24A-MP-7 - atuador rotativo para registos

Belimo GR24A-MP-7 – atuador rotativo para registos

Atuador rotativo comunicante para registos. Pode funcionar com um sinal de controlo analógico Y ou receber um sinal de controlo digital através de MP-Bus. Permite ligar um sensor passivo, um sensor ativo ou um contacto de comutação e transmitir o respetivo sinal através de MP-Bus.

Características principais e dados técnicos

• Binário do motor: 40 Nm.
• Tensão nominal: AC/DC 24 V; frequência: 50/60 Hz.
• Intervalo de funcionamento Y: 2...10 V; sinal de realimentação da posição U: 2...10 V.
• Comunicação: MP-Bus; máximo de 8 nós MP-Bus.
• Tempo de funcionamento do motor: 90 s / 90°; tempo de funcionamento ajustável: 75...270 s.
• Consumo de potência durante o funcionamento: 4 W; em repouso: 1.5 W; para dimensionamento dos cabos: 7 VA.
• Ligação da alimentação e do controlo: cabo de 1 m, 4x 0.75 mm².
• Ajuste manual por botão com possibilidade de bloqueio; indicador mecânico de posição e ajuste do ângulo de rotação através de batentes mecânicos.
• Flange de ligação: F07; grau de proteção IEC/EN: IP54.
• Classe de proteção IEC/EN: III, Safety Extra-Low Voltage (SELV).

Ao ligar a alimentação pela primeira vez, o atuador adapta o intervalo de funcionamento e o sinal de realimentação da posição ao intervalo de ajuste mecânico.
