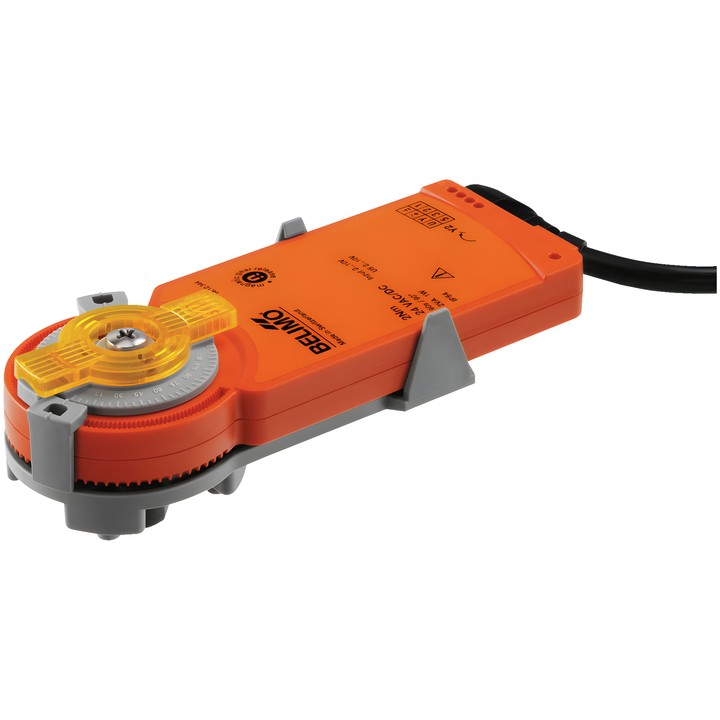

Belimo KR24 - servomotor rotativ pentru robinete cu bilă

Servomotor rotativ Belimo KR24

Servomotor electronic pentru robinete cu bilă, destinat utilizării în instalații staționare de încălzire, ventilație și climatizare. Permite reglarea manuală cu ajutorul unui magnet și limitarea unghiului de rotație.

Caracteristici și specificații principale

• Cuplu: 2 Nm.
• Tensiune nominală: AC/DC 24 V; frecvență: 50/60 Hz.
• Intervalul tensiunii nominale: AC 19.2...28.8 V / DC 21.6...28.8 V.
• Comandă: Închis/Deschis, în 3 puncte.
• Timp de funcționare: 75 s / 90°.
• Consum de putere în timpul mișcării: 0.5 W; în repaus: 0.2 W; pentru dimensionarea cablurilor: 1 VA.
• Conexiunea de alimentare și comandă: Cable 1 m, 3x 0.75 mm².
• Reglare manuală cu ajutorul unui magnet; magnetul Z-MA este inclus.
• Indicator mecanic de poziție, cu montare prin introducere.
• Limitarea unghiului de rotație de la 90° (A – AB = 100%) în pași de 2.5°; scala corespunde la 25...100% din valoarea Kvs.
• Clasa de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV); grad de protecție IEC/EN: IP54.
• Temperatura ambiantă: -30...50°C.

Montarea directă pe robinetul cu bilă se realizează cu un singur șurub. Poziția de montare față de robinet poate fi aleasă în pași de 90°.
