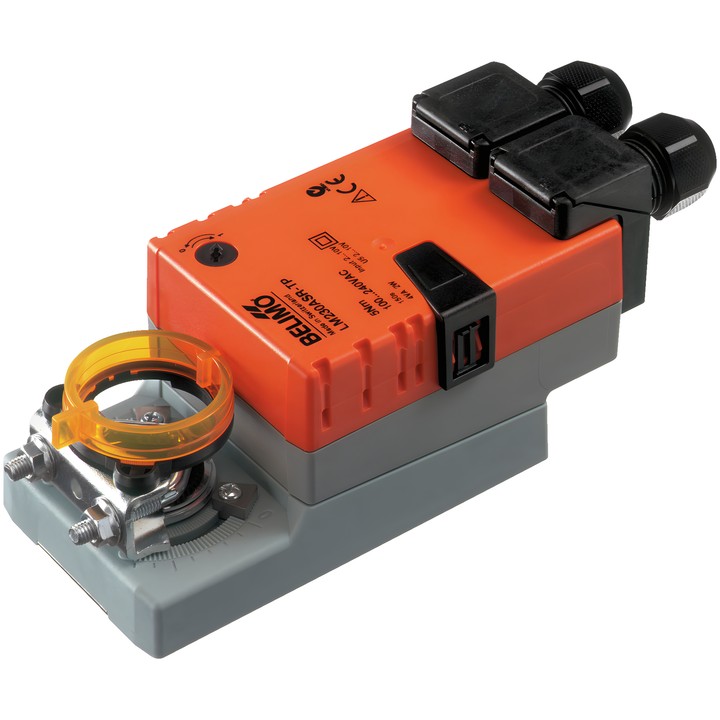

Belimo LM230ASR-TP - servomotor pentru clapete cu comandă analogică

Belimo LM230ASR-TP - servomotor pentru clapete cu comandă analogică

Belimo
743,94 zł
Cu TVA
604,83 zł tax excluded

Servomotor pentru clapete Belimo LM230ASR-TP, cu un cuplu de 5 Nm, alimentare AC 100...240 V și comandă modulantă 2...10 V. Timpul de funcționare este de 150 s / 90°.

Modelul are un semnal de reacție a poziției de 2...10 V, o clemă universală pentru arbore de 6...20 mm și grad de protecție IP54.

Livrare în aproximativ 14 zile
Distribuiti

Belimo LM230ASR-TP – servomotor pentru clapete

Servomotor modulant destinat poziționării clapetelor în instalațiile tehnice ale clădirilor. Conform fișei tehnice, este prevăzut pentru clapete de aer cu o suprafață de până la aprox. 1 m². Semnalul de comandă Y determină poziția servomotorului, iar tensiunea de măsurare U permite citirea electrică a poziției clapetei.

Caracteristici și parametri principali

  • Cuplul motorului: 5 Nm; tensiune nominală: AC 100...240 V, 50/60 Hz.
  • Comandă modulantă: 2...10 V; semnal de reacție a poziției: 2...10 V.
  • Timpul de funcționare al motorului: 150 s / 90°; unghi de rotație: max. 95°, cu opritoare mecanice reglabile pe ambele părți.
  • Consum de energie în timpul funcționării: 2 W; în poziția de repaus: 1 W; putere de dimensionare: 4 VA.
  • Direcția de mișcare se selectează printr-un comutator 0/1; reglare manuală cu buton și posibilitate de blocare.
  • Clemă universală pentru arbore de 6...20 mm, indicator mecanic de poziție și conexiuni electrice la borne.
  • Grad de protecție IEC/EN IP54; clasă de protecție IEC/EN II, izolație ranforsată; temperatura ambiantă -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Referinta
    LM230ASR-TP
  • cod EAN13
    7630498112201

  • Tensiune AC/DC
    AC 100...240 V
  • Putere consumată (în funcționare)
    2 W
  • Putere absorbită (menținere)
    1 W
  • Putere nominală
    4 VA
  • Tip de control
    DC 2...10 V
  • Grad de protecție
    IP54
  • Grad de protecție NEMA
    NEMA 2
  • Tip de carcasă
    UL Enclosure Type 2
  • Acționare manuală
    Cu buton, cu posibilitate de blocare
  • Timp de deplasare (motor)
    150 s / 90°
  • Conexiune de alimentare
    Borne 4 mm² (cablu ø4...10 mm, 2 fire)
  • Temperatura ambiantă
    -30...50°C [-22...122°F]
  • Cuplu
    5 Nm
  • Direcția de mișcare - motor
    Selectabil prin comutator 0/1
  • Unghi de rotație
    95°
  • Conexiune mecanică
    Clemă universală 6...20 mm
  • Conexiune de comandă
    Borne 4 mm² (cablu ø4...10 mm, 4 fire)

Techniczna karta katalogowa

Descarcari (1.75MB)

Instrukcja montażu

Descarcari (203.36KB)

EU Declaration of Conformity – LM230ASR-TP

Descarcari (32.8KB)

Environmental Declaration – LM..

Descarcari (72.46KB)
