Belimo LM24AP5 - servomotor pentru clapete

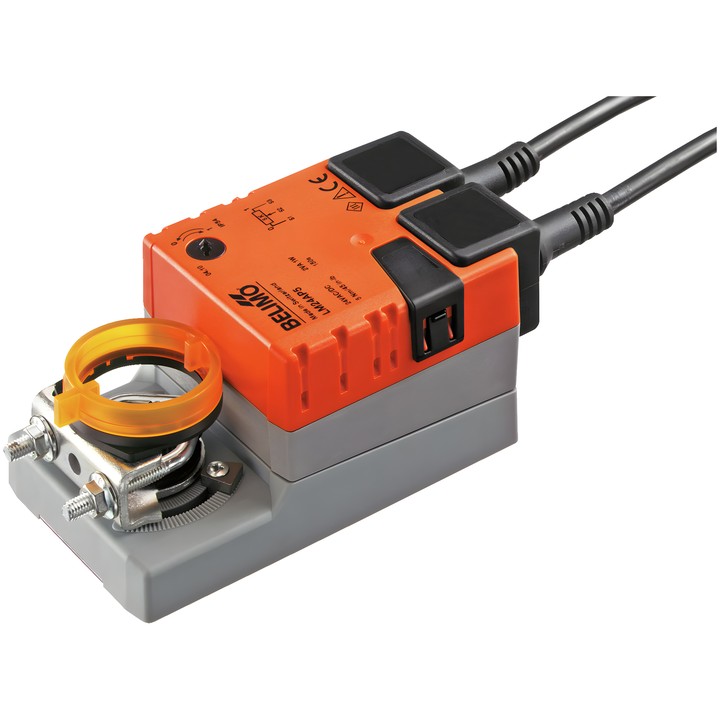

Servomotor pentru clapete Belimo LM24AP5

Modelul LM24AP5 este destinat poziționării clapetelor în instalațiile tehnice ale clădirilor. Conform fișei tehnice, este proiectat pentru clapete de aer cu o suprafață de până la aprox. 1 m².

Caracteristici și parametri principali

• Cuplul motorului: 5 Nm; tensiune nominală: AC/DC 24 V, 50/60 Hz.
• Comandă: Închidere/Deschidere, în 3 puncte; timp de funcționare al motorului: 150 s / 90°.
• Potențiometru integrat de reacție: 5 kΩ; semnal de reacție pentru poziție 0...100%.
• Unghi de rotație: max. 95°, cu posibilitatea limitării pe ambele părți prin opritoare mecanice reglabile.
• Direcția de mișcare se selectează cu ajutorul unui comutator: 0 (rotire spre stânga) / 1 (rotire spre dreapta).
• Acționare manuală prin buton cu posibilitate de blocare; indicator mecanic de poziție.
• Conexiune mecanică: clemă universală 6...20 mm.
• Consum de putere în timpul mișcării: 1 W; în poziția de repaus: 0.2 W; putere pentru dimensionarea cablurilor: 1.5 VA.
• Cabluri separate de 1 m, 3x 0.75 mm², pentru conectarea alimentării și comenzii, respectiv conectarea potențiometrului.
• Grad de protecție IEC/EN: IP54; clasa de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiantă: -30...50°C [-22...122°F].
