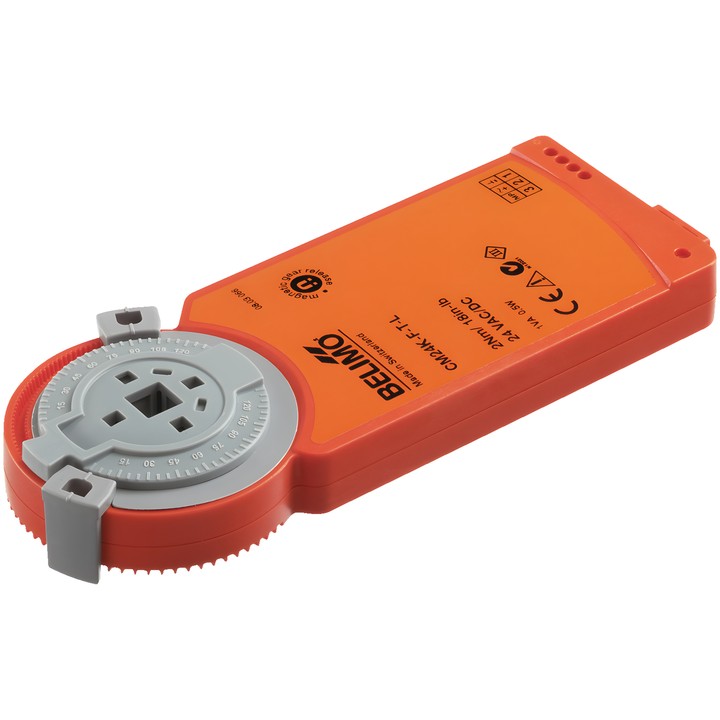

Belimo CM24K-F-T-R.2 - servomotor pentru clapetă cu funcție de siguranță

Servomotor Belimo CM24K-F-T-R.2

Servomotor pentru clapetă destinat utilizării împreună cu modulul SKM230-T-B12. Comanda Închidere/Deschidere se realizează prin intermediul modulului; dispozitivul are o funcție de siguranță. Este destinat reglării clapetelor în instalațiile tehnice ale clădirilor.

Caracteristici și specificații principale

• Cuplu: 2 Nm; tensiune nominală: DC 24 V.
• Timpul de funcționare al motorului: 75 s / 90°; direcția de mișcare: rotație spre dreapta (cw).
• Unghi de rotație: 95°, cu posibilitatea limitării pe ambele părți prin opritoare mecanice.
• Conexiune mecanică: îmbinare cu formă 8x8 mm.
• Reglare manuală cu ajutorul unui magnet.
• Consum în timpul mișcării: 0.5 W; în poziția de repaus: 0.2 W; putere pentru dimensionarea cablurilor: 1 VA.
• Conexiune electrică: borne; grad de protecție IEC/EN IP20; clasă de protecție IEC/EN III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiantă: -30...50°C [-22...122°F].

Servomotorul se montează direct pe axul clapetei și se fixează împotriva rotirii cu o clemă Z-ARCM. Este inclus și un magnet Z-MA pentru reglarea manuală.
