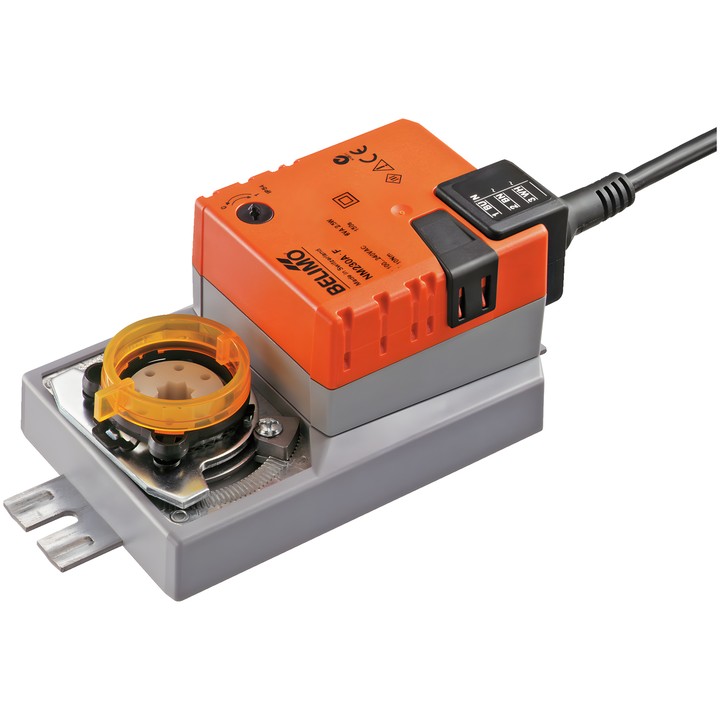

Belimo NM230A-F - actuator pentru clapete 10 Nm

Belimo NM230A-F - actuator pentru clapete 10 Nm

Belimo
581,86 zł
Cu TVA
473,06 zł tax excluded

Actuator pentru clapete Belimo NM230A-F, cu un cuplu de 10 Nm, alimentat la AC 100...240 V. Comandă Închide/Deschide, în 3 puncte; timpul de funcționare al motorului este de 150 s / 90°.

Conexiune cu formă 8x8 mm, acționare manuală prin buton cu posibilitate de blocare și grad de protecție IP54.

Livrare în aproximativ 14 zile
Distribuiti

Belimo NM230A-F – actuator pentru clapete

Actuator destinat reglării clapetelor de aer în instalațiile tehnice ale clădirilor. Conform fișei tehnice, este potrivit pentru clapete cu o suprafață de până la aprox. 2 m².

Caracteristici și parametri principali

  • Cuplu: 10 Nm.
  • Tensiune nominală: AC 100...240 V; frecvență: 50/60 Hz.
  • Comandă: Închide/Deschide, în 3 puncte.
  • Timpul de funcționare al motorului: 150 s / 90°; unghi de rotație: max. 95°.
  • Sensul de mișcare se selectează cu comutatorul 0 (rotație spre stânga) / 1 (rotație spre dreapta).
  • Conexiune cu formă 8x8 mm; montare directă pe axul clapetei.
  • Acționare manuală prin buton cu posibilitate de blocare; reglarea unghiului de rotație cu opritoare mecanice pe ambele părți.
  • Indicator mecanic de poziție, cu montare prin clipsare.
  • Consum de putere în funcționare: 2.5 W; în poziția de repaus: 0.6 W; putere pentru dimensionarea cablurilor: 5.5 VA.
  • Conexiune pentru alimentare și comandă: cablu 1 m, 3x 0.75 mm².
  • Grad de protecție IEC/EN: IP54; clasa de protecție IEC/EN: II, izolație ranforsată.
  • Temperatură ambiantă: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Referinta
    NM230A-F
  • cod EAN13
    7630498112997

  • Tensiune AC/DC
    AC 100...240 V
  • Putere consumată (în funcționare)
    2.5 W
  • Putere absorbită (menținere)
    0.6 W
  • Putere nominală
    5.5 VA
  • Conexiune pentru controlul alimentării
    Cablu 1 m, 3x 0.75 mm²
  • Tip de control
    Deschis/închis, 3 puncte
  • Grad de protecție
    IP54
  • Grad de protecție NEMA
    NEMA 2
  • Tip de carcasă
    UL Enclosure Type 2
  • Acționare manuală
    Cu buton, cu posibilitate de blocare
  • Timp de deplasare (motor)
    150 s / 90°
  • Temperatura ambiantă
    -30...50°C [-22...122°F]
  • Cuplu
    10 Nm
  • Direcția de mișcare - motor
    Selectabil prin comutator: 0 (rotire spre stânga) / 1 (rotire spre dreapta)
  • Unghi de rotație
    95°
  • Conexiune mecanică
    Conexiune geometrică 8x8 mm

Techniczna karta katalogowa

Descarcari (1.49MB)

Instrukcja montażu

Descarcari (423.98KB)

EU Declaration of Conformity – NM230A-F

Descarcari (32.76KB)

Environmental Declaration – NM..

Descarcari (72.37KB)
