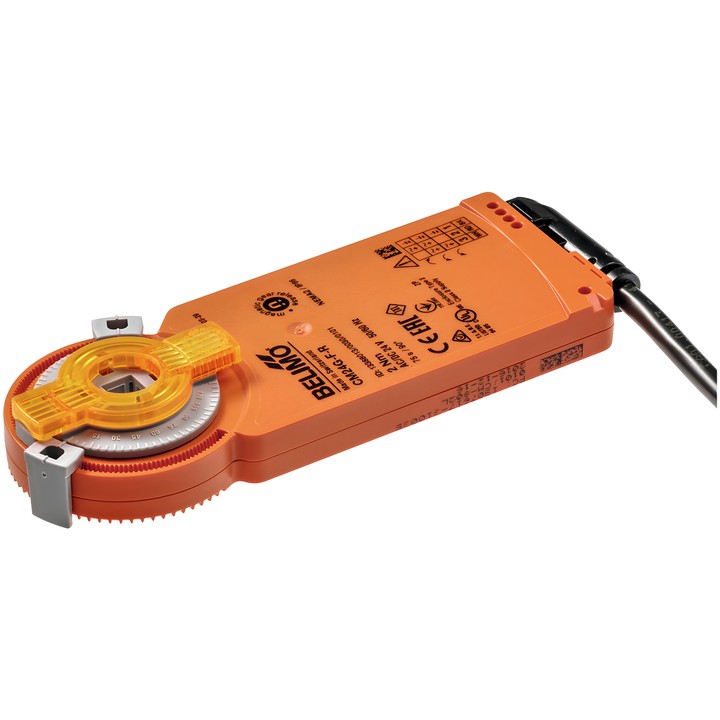

Belimo CM24G-F-R – servomotor pentru clapete

Servomotor destinat poziționării clapetelor în instalațiile tehnice ale clădirilor. Conform fișei tehnice, este destinat clapetelor de aer cu o suprafață de până la aprox. 0.4 m².

Caracteristici și parametri principali

• Cuplul motorului: 2 Nm; alimentare nominală: AC/DC 24 V, 50/60 Hz.
• Comandă: Deschis/Închis, în 3 puncte; timpul de funcționare al motorului: 75 s / 90°.
• Sensul de rotație al motorului: în sensul acelor de ceasornic (cw); unghi de rotație: 0...287.5°.
• Conexiune mecanică: conexiune profilată 8x8 mm; reglarea unghiului de rotație cu ajutorul opritoarelor mecanice.
• Acționare manuală cu ajutorul unui magnet; indicator mecanic de poziție.
• Consum de energie în timpul deplasării: 0.5 W; în poziția de repaus: 0.2 W; putere de dimensionare pentru selectarea cablurilor: 1 VA.
• Conexiune de alimentare și comandă: cablu de 1 m, 3x 0.75 mm².
• Grad de protecție IEC/EN: IP66; clasa de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambientală: -30...50°C [-22...122°F].

Instrucțiune de montaj

Pentru a asigura gradul de protecție IP66, partea din spate a servomotorului trebuie să fie lipită de carcasa clapetei. Dacă dispozitivul este montat rotit cu 180°, gradul de protecție este doar IP54.
