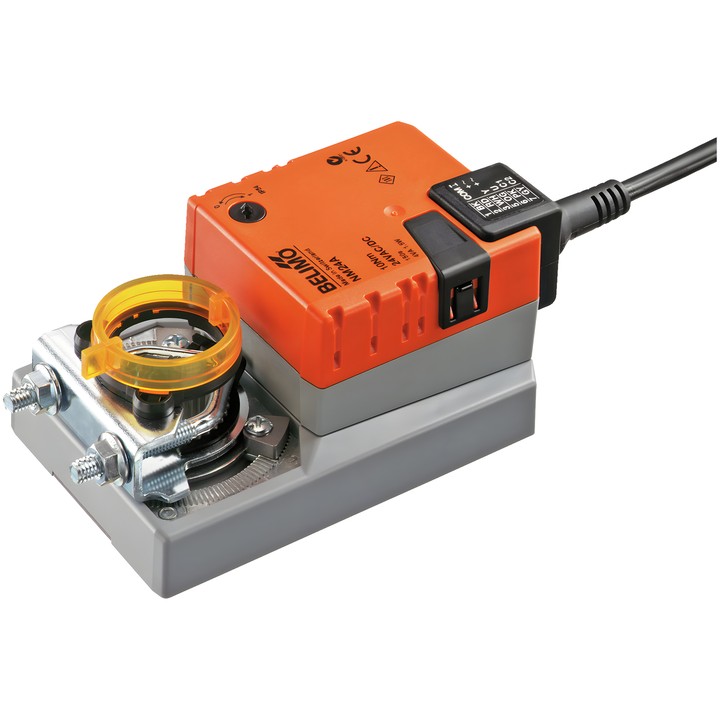

Belimo NM24A - servomotor pentru clapete

Belimo NM24A – servomotor pentru clapete

Servomotor destinat reglării clapetelor de aer în instalații staționare de încălzire, ventilație și climatizare. Conform fișei tehnice, este destinat clapetelor cu o suprafață de până la aproximativ 2 m².

Caracteristici și parametri principali

• Cuplu: 10 Nm; tensiune nominală: AC/DC 24 V; frecvența tensiunii nominale: 50/60 Hz.
• Comandă: Închis/Deschis, în 3 puncte; timpul de funcționare al motorului: 150 s / 90°.
• Direcția de mișcare se selectează cu comutatorul 0 (rotație spre stânga) / 1 (rotație spre dreapta).
• Unghi de rotație: max. 95°, cu posibilitatea limitării pe ambele părți prin opritoare mecanice reglabile.
• Reglare manuală prin buton cu posibilitate de blocare; indicator mecanic de poziție cu montare prin clipsare.
• Conexiune mecanică: clemă universală 8...26.7 mm; conexiune de alimentare și comandă: cablu 1 m, 3x 0.75 mm².
• Putere absorbită în funcționare: 1.5 W; în repaus: 0.2 W; putere pentru dimensionarea cablurilor: 3.5 VA.
• Grad de protecție IEC/EN: IP54; clasa de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiantă: -30...50°C [-22...122°F].
