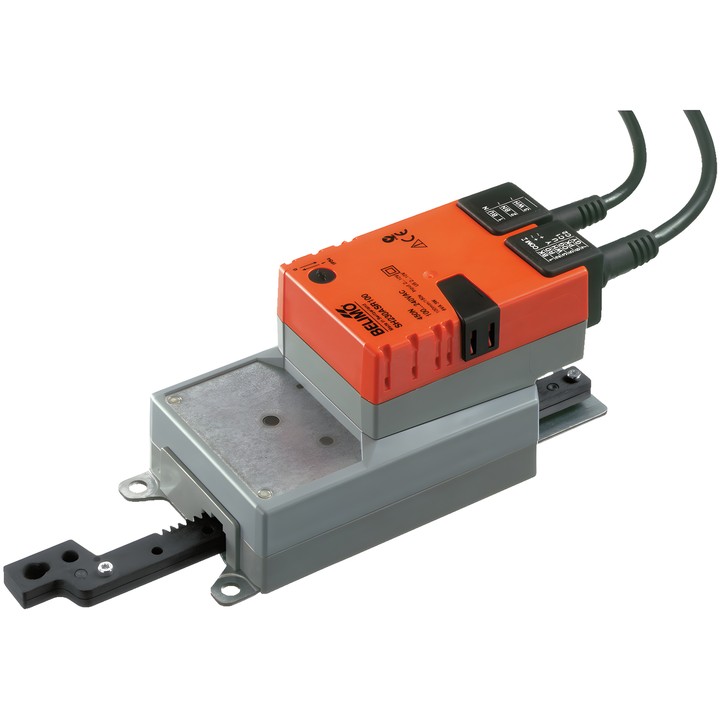

Belimo SH230ASR100 - actuator liniar modulant

Belimo SH230ASR100 - actuator liniar modulant

Belimo
1.081,74 zł
Cu TVA
879,46 zł tax excluded

Actuatorul liniar Belimo SH230ASR100 este destinat reglării clapetelor și vanelor sertar din instalațiile tehnice ale clădirilor. Forță 450 N, alimentare AC 100...240 V, comandă modulantă 2...10 V și semnal de feedback al poziției 2...10 V.

Cursă 100 mm, timp de deplasare 150 s / 100 mm și grad de protecție IP54.

Livrare în aproximativ 14 zile
Distribuiti

Belimo SH230ASR100 – actuator liniar modulant

Actuator destinat reglării clapetelor și vanelor sertar din instalațiile tehnice ale clădirilor. Semnalul de comandă Y determină poziția actuatorului, iar tensiunea U este utilizată pentru indicarea electrică a poziției.

Specificații principale

  • Forța actuatorului: 450 N.
  • Tensiune nominală: AC 100...240 V; frecvență: 50/60 Hz.
  • Comandă modulantă: 2...10 V; semnal de feedback al poziției: 2...10 V.
  • Cursă: 100 mm; lungime maximă a cursei: 100 mm, reglaj fix.
  • Timpul de deplasare al motorului: 150 s / 100 mm.
  • Consum de energie în timpul funcționării: 3 W; în repaus: 1 W; pentru dimensionarea cablurilor: 6 VA.
  • Sensul de mișcare se selectează prin comutator; reglare manuală cu buton și posibilitate de blocare.
  • Conexiune de alimentare: cablu 1 m, 2x 0.75 mm²; conexiune de comandă: cablu 1 m, 4x 0.75 mm².
  • Grad de protecție IEC/EN: IP54; clasă de protecție IEC/EN: II, izolație ranforsată.
  • Temperatura ambiantă: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Referinta
    SH230ASR100
  • cod EAN13
    7630498114205

  • Tensiune AC/DC
    AC 100...240 V
  • Putere consumată (în funcționare)
    3 W
  • Putere absorbită (menținere)
    1 W
  • Putere nominală
    6 VA
  • Tip de control
    DC 2...10 V
  • Grad de protecție
    IP54
  • Grad de protecție NEMA
    NEMA 2
  • Tip de carcasă
    UL Enclosure Type 2
  • Forță
    450 N
  • Acționare manuală
    Cu buton, cu posibilitate de blocare
  • Cursă
    100 mm
  • Timp de deplasare (motor)
    150 s / 100 mm
  • Conexiune de alimentare
    Cablu 1 m, 2x 0.75 mm²
  • Temperatura ambiantă
    -30...50°C [-22...122°F]
  • Direcția de mișcare - motor
    Selectabil prin comutator
  • Conexiune de comandă
    Cablu 1 m, 4x 0.75 mm²

Techniczna karta katalogowa

Descarcari (1.1MB)

Instrukcja montażu

Descarcari (486.72KB)

EU Declaration of Conformity – SH230ASR100

Descarcari (32.8KB)

Environmental Declaration – SH..100..

Descarcari (71.94KB)
