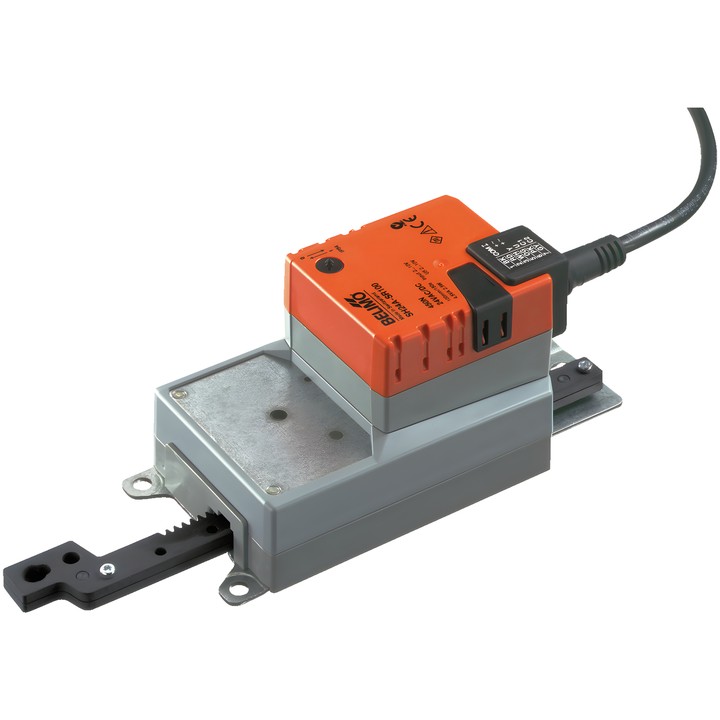

Belimo SH24A-SR100 - actuator liniar pentru clapete și vane

Belimo SH24A-SR100 - actuator liniar pentru clapete și vane

Belimo
956,33 zł
Cu TVA
777,50 zł tax excluded

Actuator liniar Belimo SH24A-SR100 pentru reglarea clapetelor și vanelor în instalațiile tehnice ale clădirilor. Forță 450 N, alimentare AC/DC 24 V, comandă modulantă 2...10 V și semnal de feedback al poziției 2...10 V.

Cursă 100 mm (max. 100 mm, setare fixă), timp de deplasare 150 s / 100 mm și grad de protecție IP54.

Livrare în aproximativ 14 zile
Distribuiti

Belimo SH24A-SR100 – actuator liniar

Actuator destinat reglării clapetelor și vanelor în instalații staționare de încălzire, ventilație și climatizare. Conform fișei tehnice, este adecvat pentru clapete de aer cu o suprafață de până la aprox. 3 m².

Caracteristici principale

  • Forța actuatorului: 450 N; alimentare nominală: AC/DC 24 V, 50/60 Hz.
  • Comandă modulantă: 2...10 V; semnal de feedback al poziției: 2...10 V.
  • Cursă: 100 mm; max. 100 mm, setare fixă. Timpul de funcționare al motorului: 150 s / 100 mm.
  • Direcția de deplasare a motorului se selectează prin comutator; acționare manuală cu buton, cu posibilitate de blocare.
  • Consum de putere în timpul funcționării: 2.5 W; în poziția de repaus: 0.4 W; pentru dimensionarea cablului: 4.5 VA.
  • Conexiune pentru alimentare și comandă: cablu de 1 m, 4x 0.75 mm².
  • Grad de protecție IEC/EN: IP54; clasă de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
  • Temperatura ambiantă: -30...50°C [-22...122°F].

Actuatorul este protejat la suprasarcină și se oprește automat la atingerea opritorului de capăt. În cazul apariției forțelor transversale, documentația impune utilizarea accesoriilor de montaj adecvate.

  • Marca
    Belimo
  • Referinta
    SH24A-SR100
  • cod EAN13
    7630498114274

  • Tensiune AC/DC
    AC/DC 24 V
  • Putere consumată (în funcționare)
    2.5 W
  • Putere absorbită (menținere)
    0.4 W
  • Putere nominală
    4.5 VA
  • Conexiune pentru controlul alimentării
    Cablu 1 m, 4x 0.75 mm²
  • Tip de control
    DC 2...10 V
  • Grad de protecție
    IP54
  • Grad de protecție NEMA
    NEMA 2
  • Tip de carcasă
    UL Enclosure Type 2
  • Forță
    450 N
  • Acționare manuală
    Cu buton, cu posibilitate de blocare
  • Cursă
    100 mm
  • Timp de deplasare (motor)
    150 s / 100 mm
  • Temperatura ambiantă
    -30...50°C [-22...122°F]
  • Direcția de mișcare - motor
    Selectabil prin comutator

Techniczna karta katalogowa

Descarcari (1.07MB)

Instrukcja montażu

Descarcari (486.72KB)

EU Declaration of Conformity – SH24A-SR100

Descarcari (32.8KB)

Environmental Declaration – SH..100..

Descarcari (71.94KB)
