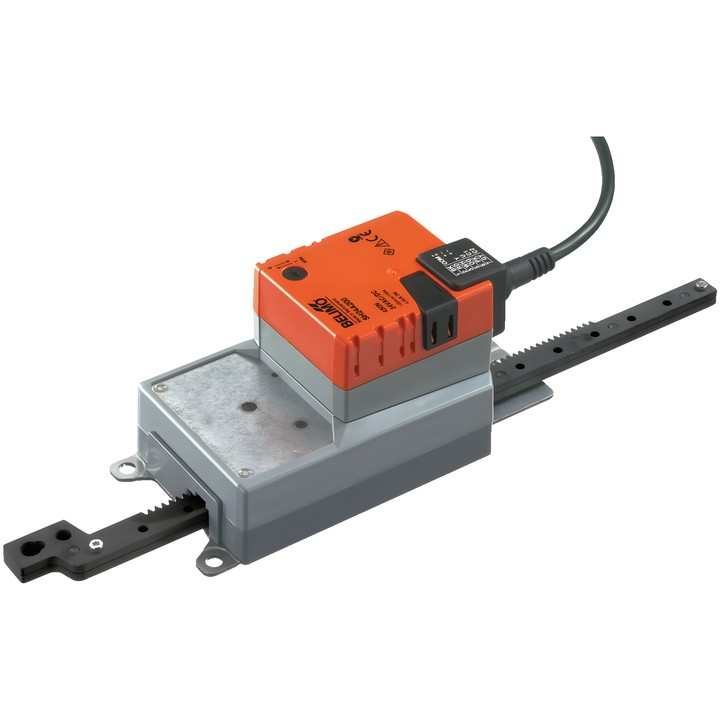

Belimo SH24A200 - actuator liniar pentru clapete

Belimo SH24A200 – actuator liniar

Actuator destinat reglării clapetelor și vanelor în instalațiile tehnice ale clădirilor. Conform fișei tehnice, dimensiunea clapetei de aer este de până la aproximativ 3 m².

Caracteristici principale

• Forța actuatorului: 450 N.
• Tensiune nominală: AC/DC 24 V; frecvența tensiunii nominale: 50/60 Hz.
• Comandă: Închis/Deschis, în 3 puncte.
• Cursă: max. 200 mm, reglabilă în trepte de 20 mm; cursa poate fi limitată pe ambele părți cu opritoare mecanice de capăt.
• Timpul de funcționare al motorului: 150 s / 100 mm.
• Sensul de mișcare se selectează cu comutatorul 0 (extins) / 1 (retras).
• Acționare manuală prin buton, cu posibilitate de blocare.
• Consum de putere în timpul funcționării: 2 W; în poziția de repaus: 0.2 W; pentru dimensionarea cablurilor: 4.5 VA.
• Conexiune pentru alimentare și comandă: cablu 1 m, 3x 0.75 mm².
• Grad de protecție IEC/EN: IP54; clasa de protecție IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Temperatura ambiantă: -30...50°C [-22...122°F].

Actuatorul este protejat împotriva suprasarcinii și se oprește automat la atingerea opritorului de capăt. Funcționarea în paralel este posibilă ținând cont de datele de performanță.
