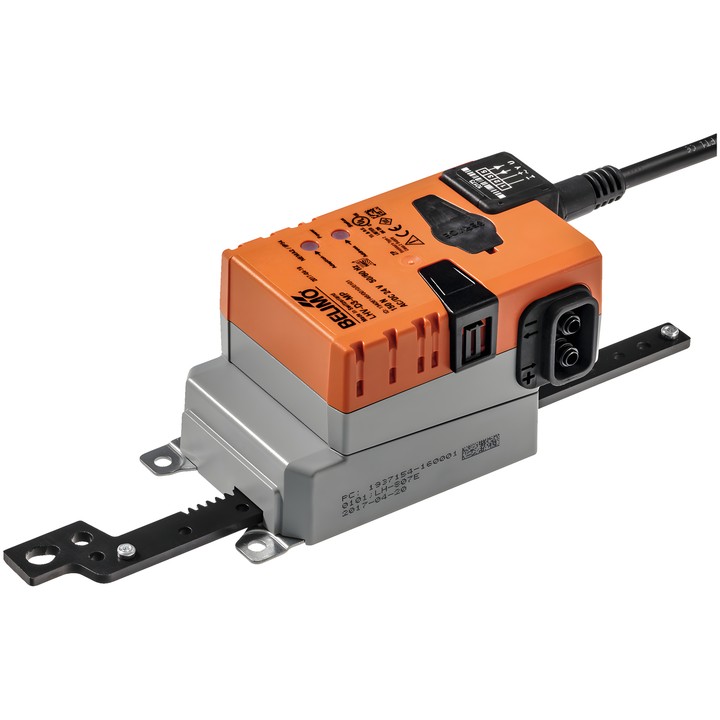

Belimo LHV-D3-MP - regulator de debit VAV-Compact cu actuator liniar

Belimo LHV-D3-MP – dispozitiv VAV-Compact

Dispozitivul combină un regulator VAV, un senzor dinamic Δp Belimo D3 și un actuator liniar. Este utilizat pentru reglarea unităților VAV din zona de confort; funcțiile disponibile includ reglarea debitului VAV/CAV și reglarea poziției.

Caracteristici și specificații principale

• Forța actuatorului: 150 N; cursă: 100 mm.
• Alimentare: AC/DC 24 V, 50/60 Hz.
• Consum de energie: 2.5 W în timpul funcționării, 1.5 W în poziția de repaus; putere pentru dimensionarea cablurilor: 4.5 VA.
• Comunicație MP-Bus; comandă modulantă 0/2...10 V. Interval de funcționare Y: 2...10 V, interval Y configurabil: 0...10 V; semnal de feedback al poziției U: 2...10 V.
• Senzor dinamic de debit Belimo D3; interval funcțional al presiunii diferențiale: 0...500 Pa.
• Comandă manuală prin buton, cu opțiune de blocare.
• Conexiune pentru alimentare și comandă: cablu de 1 m, 4x 0.75 mm².
• Grad de protecție IEC/EN IP54; clasa de protecție IEC/EN III, Protective Extra-Low Voltage (PELV).
• Temperatura ambiantă: 0...50°C [32...122°F].
• Priză de service și interfață NFC; configurarea parametrilor cu Belimo Assistant 2.
