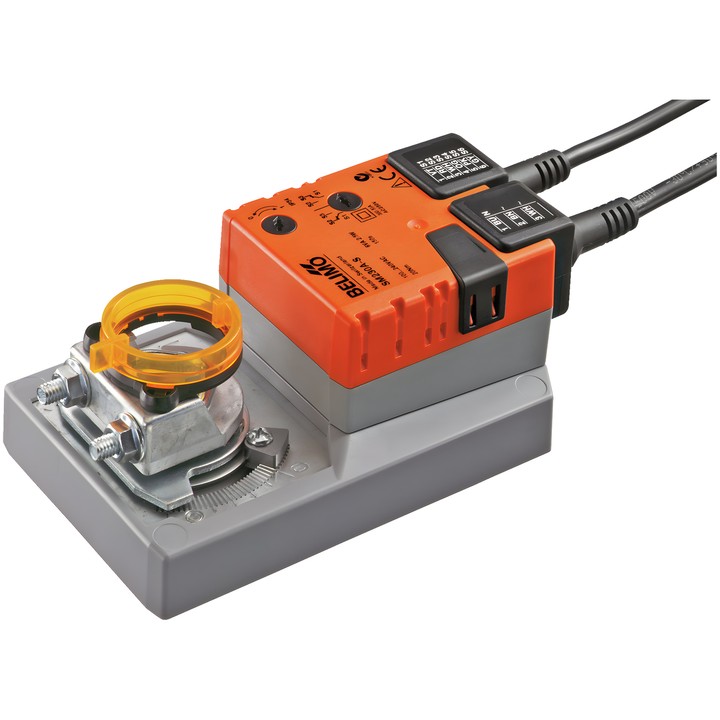

Belimo SM230A-S - servomotor pentru clapete

Belimo SM230A-S - servomotor pentru clapete

Belimo
844,24 zł
Cu TVA
686,37 zł tax excluded

Servomotor pentru clapete Belimo SM230A-S, cu un cuplu de 20 Nm, alimentat la AC 100...240 V. Acceptă control Deschis/Închis și în 3 puncte; timpul de cursă este de 150 s / 90°.

Echipat cu un contact auxiliar reglabil 1x SPDT (0...100%), acționare manuală cu buton și o clemă universală de montaj reversibilă 10...20 mm.

Livrare în aproximativ 14 zile
Distribuiti

Servomotor pentru clapete Belimo SM230A-S

Servomotor rotativ pentru poziționarea clapetelor în instalațiile tehnice ale clădirilor. Fișa tehnică indică o dimensiune a clapetei de până la aprox. 4 m². Modelul are un contact auxiliar încorporat și limitatoare mecanice ale unghiului de rotație.

Caracteristici și parametri principali

  • Cuplu: 20 Nm.
  • Tensiune nominală: AC 100...240 V; frecvență: 50/60 Hz.
  • Control: Deschis/Închis, în 3 puncte.
  • Timpul de funcționare al motorului: 150 s / 90°; unghi maxim de rotație: 95°.
  • Contact auxiliar reglabil: 1x SPDT, 0...100%.
  • Consum de putere în timpul mișcării: 2.5 W; în poziție de repaus: 0.6 W; putere pentru dimensionare: 6 VA.
  • Sensul de mișcare se selectează cu comutatorul 0 (rotație spre stânga) / 1 (rotație spre dreapta).
  • Acționare manuală cu buton și posibilitate de blocare; unghiul de rotație este limitat de opritoare mecanice reglabile.
  • Clemă universală de montaj reversibilă 10...20 mm; indicator mecanic de poziție.
  • Conexiunea de alimentare și control, precum și conexiunea contactului auxiliar: fiecare cu un cablu de 1 m, 3x 0.75 mm².
  • Grad de protecție IEC/EN: IP54; temperatura ambiantă: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Referinta
    SM230A-S
  • cod EAN13
    7630498114335

  • Tensiune AC/DC
    AC 100...240 V
  • Conectare contact auxiliar
    Cablu 1 m, 3x 0.75 mm²
  • Putere consumată (în funcționare)
    2.5 W
  • Putere absorbită (menținere)
    0.6 W
  • Putere nominală
    6 VA
  • Conexiune pentru controlul alimentării
    Cablu 1 m, 3x 0.75 mm²
  • Tip de control
    Deschis/închis, 3 puncte
  • Grad de protecție
    IP54
  • Grad de protecție NEMA
    NEMA 2
  • Tip de carcasă
    UL Enclosure Type 2
  • Acționare manuală
    Cu buton, cu posibilitate de blocare
  • Timp de deplasare (motor)
    150 s / 90°
  • Temperatura ambiantă
    -30...50°C [-22...122°F]
  • Contacte auxiliare
    1x SPDT
  • Cuplu
    20 Nm
  • Direcția de mișcare - motor
    Selectabil prin comutator: 0 (rotire spre stânga) / 1 (rotire spre dreapta)
  • Unghi de rotație
    95°
  • Conexiune mecanică
    Clemă universală de montaj reversibilă 10...20 mm

Techniczna karta katalogowa

Descarcari (1.62MB)

Instrukcja montażu

Descarcari (570.11KB)

Techniczna karta katalogowa – SM230A-S

Descarcari (1.62MB)

EU Declaration of Conformity – SM230A-S

Descarcari (32.76KB)

Environmental Declaration – SM..

Descarcari (72.47KB)
