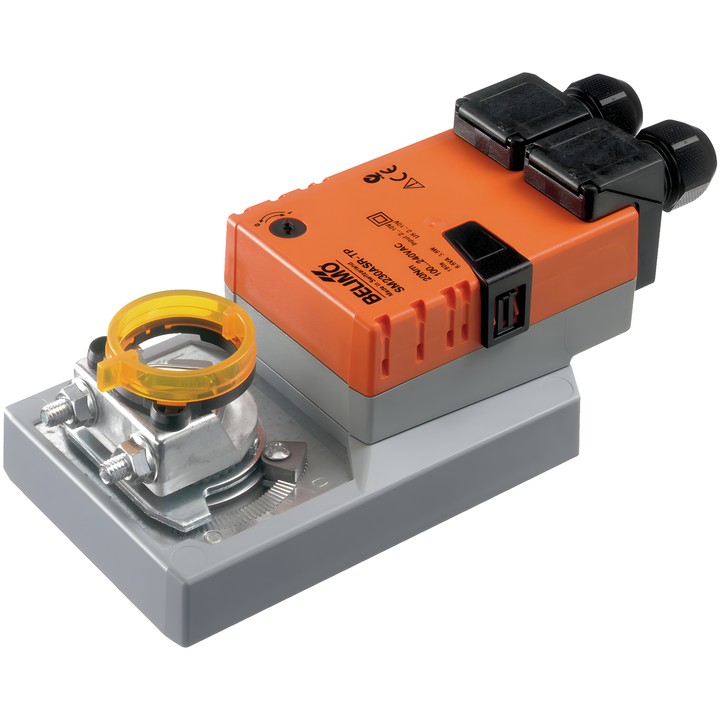

Belimo SM230ASR-TP - servomotor pentru clapete cu comandă analogică

Belimo SM230ASR-TP - servomotor pentru clapete cu comandă analogică

Belimo
1.026,62 zł
Cu TVA
834,65 zł tax excluded

Servomotor pentru clapete Belimo SM230ASR-TP, cu un cuplu de 20 Nm, alimentare AC 100...240 V și comandă prin semnal 2...10 V. Timpul de funcționare este de 150 s / 90°, iar intervalul semnalului de feedback al poziției este 2...10 V.

Livrare în aproximativ 14 zile
Distribuiti

Belimo SM230ASR-TP

Servomotor modulant pentru poziționarea clapetelor în instalațiile tehnice ale clădirilor. Producătorul indică o dimensiune a clapetei de până la aprox. 4 m².

Caracteristici principale

  • Cuplu: 20 Nm; timp de funcționare: 150 s / 90°.
  • Tensiune nominală: AC 100...240 V, 50/60 Hz.
  • Intervalul de funcționare al semnalului de comandă Y: 2...10 V; semnal de feedback al poziției U: 2...10 V.
  • Putere absorbită în timpul funcționării: 3.5 W; în poziție de repaus: 1 W; pentru dimensionarea cablurilor: 6.5 VA.
  • Unghi de rotație: max. 95°, cu opritoare mecanice reglabile pe ambele părți.
  • Sensul de mișcare se selectează cu întrerupătorul 0/1; acționare manuală prin buton, cu posibilitate de blocare.
  • Colier universal reversibil de montare pentru arbore de 10...20 mm; conexiune electrică prin borne.
  • Grad de protecție IEC/EN: IP54; clasa de protecție IEC/EN: II, izolație întărită.
  • Temperatura ambiantă: -30...50°C [-22...122°F].

  • Marca
    Belimo
  • Referinta
    SM230ASR-TP
  • cod EAN13
    7630498114359

  • Tensiune AC/DC
    AC 100...240 V
  • Putere consumată (în funcționare)
    3.5 W
  • Putere absorbită (menținere)
    1 W
  • Putere nominală
    6.5 VA
  • Tip de control
    DC 2...10 V
  • Grad de protecție
    IP54
  • Grad de protecție NEMA
    NEMA 2
  • Tip de carcasă
    UL Enclosure Type 2
  • Acționare manuală
    Cu buton, cu posibilitate de blocare
  • Timp de deplasare (motor)
    150 s / 90°
  • Conexiune de alimentare
    Borne 4 mm² (cablu ø4...10 mm, 2 fire)
  • Temperatura ambiantă
    -30...50°C [-22...122°F]
  • Cuplu
    20 Nm
  • Direcția de mișcare - motor
    Selectabil prin comutator 0/1
  • Unghi de rotație
    95°
  • Conexiune mecanică
    Clemă universală de montaj reversibilă 10...20 mm
  • Conexiune de comandă
    Borne 4 mm² (cablu ø4...10 mm, 4 fire)

Techniczna karta katalogowa

Descarcari (1.73MB)

Instrukcja montażu

Descarcari (203.36KB)

EU Declaration of Conformity – SM230ASR-TP

Descarcari (32.8KB)

Environmental Declaration – SM..

Descarcari (72.49KB)
