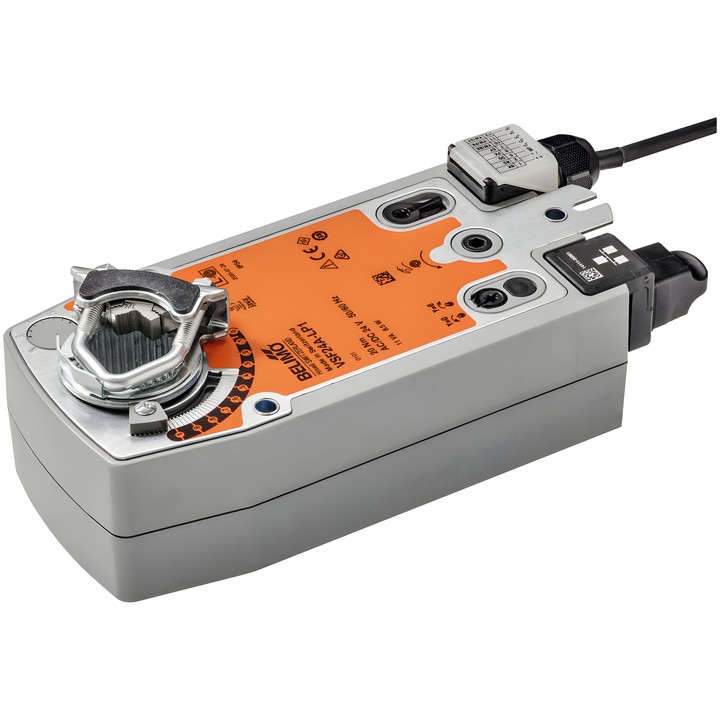

Belimo VSF24A-LP1 - actuator rotativ pentru clapete cu funcție de siguranță

Belimo VSF24A-LP1 – actuator pentru clapete

Actuator rotativ cu funcție de siguranță, destinat clapetelor de aer cu o suprafață de până la aprox. 4 m². Poate fi controlat prin Cloud, BACnet/IP sau Modbus TCP. În modul hibrid, poziția este determinată de un semnal analogic de comandă, iar interfețele de comunicație permit citirea punctelor de date.

Caracteristici și parametri principali

• Cuplul motorului: 20 Nm; cuplul funcției de siguranță: 20 Nm.
• Tensiune nominală: AC/DC 24 V; frecvență: 50/60 Hz.
• Interval de funcționare Y: 2...10 V; interval de funcționare Y variabil: 0.5...10 V.
• Timpul de funcționare al motorului: 150 s / 90°; timpul reglabil de funcționare al motorului: 70...220 s.
• Timpul de funcționare al funcției de siguranță: <20 s @ -20...50°C, <60 s @ -30°C.
• Unghi de rotație: 95°; reglabil cu ajutorul opritoarelor mecanice.
• Consum de putere în timpul funcționării: 8.5 W; în poziție de repaus: 3.5 W; putere de dimensionare pentru selectarea cablurilor: 11 VA.
• Comunicație: Cloud, BACnet/IP, Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP și server web integrat.
• Se pot conecta doi senzori, iar semnalele acestora pot fi convertite pentru utilizarea de către un sistem de nivel superior.
• Acționare manuală cu manivelă și comutator de blocare; indicator mecanic de poziție.
• Clemă universală pentru arbore de 10...25.4 mm; conexiune de alimentare și comandă: cablu de 1 m, 6x 0.5 mm²; conexiune Ethernet: mufă RJ45.
• Grad de protecție: IP40; temperatura ambiantă: -30...50°C [-22...122°F].
