Belimo VSRF24A-LP1 - servomotor rotativ pentru robinete cu bilă

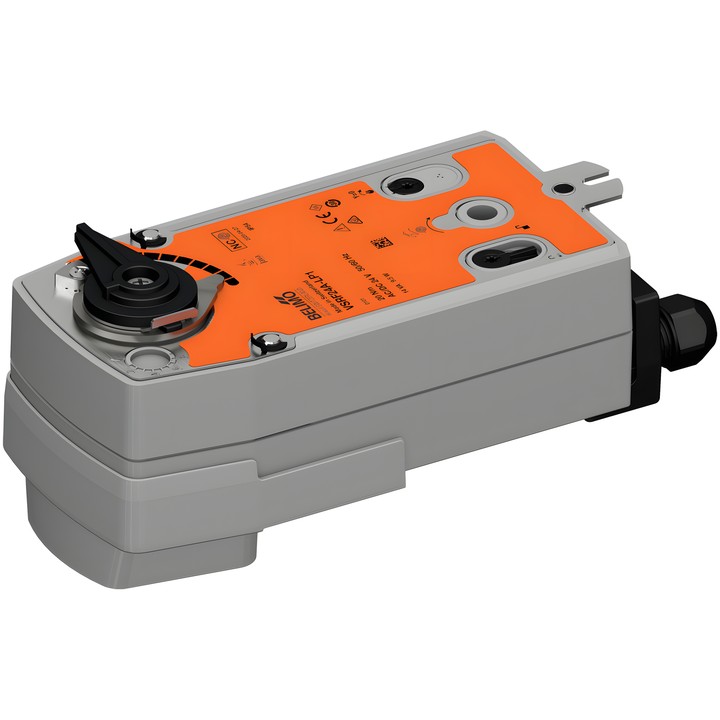

Servomotorul rotativ Belimo VSRF24A-LP1

Servomotor destinat robinetelor cu bilă. La întreruperea alimentării, funcția de siguranță aduce robinetul în poziția NC, închisă (A – AB = 0%); pentru robinetele cu alezaj în L, documentația specifică A – AB = 100%.

Caracteristici și parametri principali

• Cuplul motorului și al funcției de siguranță: 20 Nm.
• Tensiune nominală: AC/DC 24 V; frecvență: 50/60 Hz.
• Consum de putere: 9.5 W în timpul funcționării, 3.5 W în repaus; putere pentru dimensionarea cablurilor: 14 VA.
• Domeniu de funcționare Y: 2...10 V; domeniu de funcționare Y reglabil: 0.5...10 V.
• Timpul de funcționare al motorului: 90 s / 90°; reglabil: 40...150 s. Timpul de funcționare al funcției de siguranță: <20 s @ -20...50°C, <60 s @ -30°C.
• Comunicație: Cloud, BACnet/IP, Modbus TCP; Ethernet 10/100 Mbit/s, TCP/IP și server Web integrat.
• Posibilitatea de conectare a doi senzori și de conversie a semnalelor acestora pentru sistemul de nivel superior.
• Operare manuală cu manivelă și comutator de blocare; opritoare mecanice ale unghiului de rotație și indicator mecanic de poziție.
• Conexiune de alimentare și control: cablu 1 m, 6x 0.5 mm²; conexiune Ethernet: mufă RJ45.
• Grad de protecție: IP40; IP54 cu utilizarea unui capac de protecție sau a unei presetupe de protecție pentru mufa RJ45.
