Belimo BF230-C93 - servomotor cu revenire cu arc pentru clapete antifoc

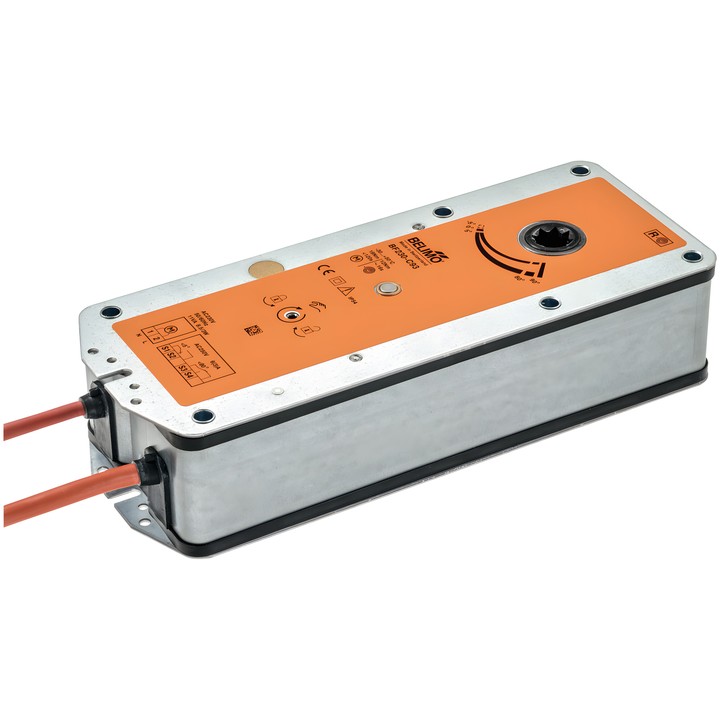

Servomotor Belimo BF230-C93

Servomotor cu revenire cu arc pentru clapete antifoc și de evacuare a fumului de 90° din instalații de ventilație și climatizare. La alimentare, deplasează clapeta în poziția de funcționare și tensionează arcul; la întreruperea alimentării, arcul deplasează clapeta în poziția de siguranță.

Date tehnice principale

• Cuplul motorului: 18 Nm; cuplul funcției de siguranță: 12 Nm.
• Tensiune nominală: AC 230 V, 50/60 Hz; interval de tensiune: AC 198...264 V.
• Comandă: Închidere/Deschidere.
• Timp de funcționare al motorului: <120 s / 90°; timp de funcționare al funcției de siguranță: 16 s @ 20°C.
• Putere absorbită: 8 W în timpul mișcării și 3 W în poziția de repaus; putere pentru dimensionarea cablurilor: 12.5 VA.
• Contacte auxiliare: 2x SPDT, puncte de comutare 5° / 80°.
• Conexiune pentru alimentare și comandă: cablu 1 m, 2x 0.75 mm² (silicon); conexiune pentru contactele auxiliare: cablu 1 m, 4x 0.75 mm² (silicon).
• Conexiune mecanică: conexiune profilată de 12x12 mm, arbore tubular nepenetrant.
• Sensul de mișcare al motorului se selectează prin montaj L/R; reglare manuală cu opritor de poziție.
• Grad de protecție: IP54; clasa de protecție IEC/EN II, izolație întărită.

Include: manivelă, indicator, capac de protecție și inserție profilată 12/10 mm. Servomotorul este adaptat și montat pe clapetă de producătorul clapetei antifoc.
