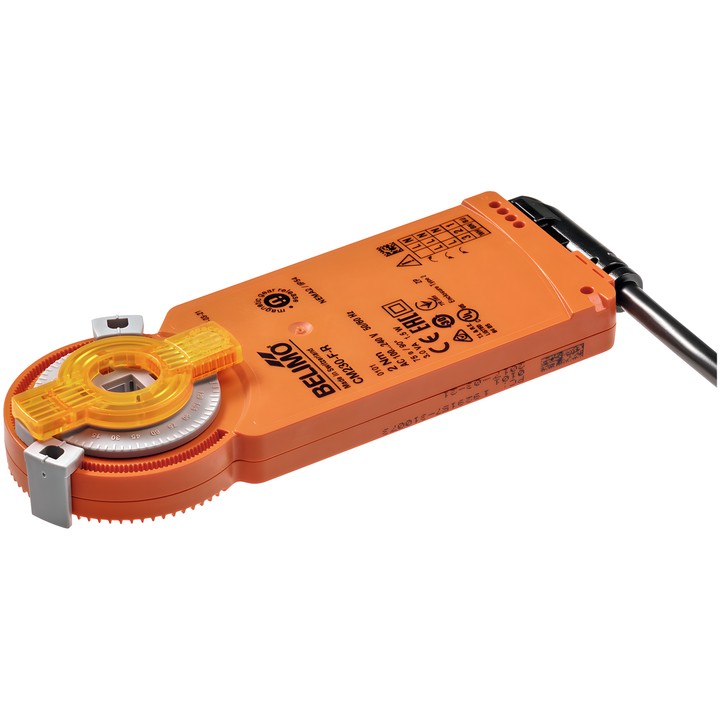

Belimo CM230-F-R - servomotor pentru clapete

Belimo CM230-F-R - servomotor pentru clapete

Belimo
391,91 zł
Cu TVA
318,63 zł tax excluded

Servomotor pentru clapete Belimo CM230-F-R, cu un cuplu de 2 Nm, alimentat la AC 100...240 V. Suportă comanda Deschis/Închis și comanda în 3 puncte; timpul de funcționare este de 75 s / 90°.

Prevăzut cu o conexiune cu formă geometrică 8x8 mm, acționare manuală cu ajutorul unui magnet și carcasă cu grad de protecție IP54.

Livrare în aproximativ 14 zile
Distribuiti

Servomotor pentru clapete Belimo CM230-F-R

Servomotor destinat reglării clapetelor de aer în instalații staționare de încălzire, ventilație și climatizare. Conform fișei tehnice, este potrivit pentru clapete de aer cu o suprafață de până la aprox. 0.4 m².

Caracteristici și parametri principali

  • Cuplul motorului: 2 Nm.
  • Tensiune nominală: AC 100...240 V; frecvență: 50/60 Hz.
  • Comandă: Deschis/Închis, în 3 puncte.
  • Timpul de funcționare al motorului: 75 s / 90°; sensul de mișcare: rotație în sensul acelor de ceasornic (cw).
  • Unghi de rotație: 0...287.5°; reglarea unghiului cu ajutorul opritoarelor mecanice.
  • Conexiune mecanică: conexiune cu formă geometrică 8x8 mm.
  • Acționare manuală cu ajutorul unui magnet; indicator mecanic de poziție.
  • Putere consumată în timpul mișcării: 1.5 W; în poziția de repaus: 1 W; putere pentru dimensionarea cablurilor: 3 VA.
  • Conexiune pentru alimentare și comandă: cablu de 1 m, 3x 0.75 mm².
  • Grad de protecție IEC/EN: IP54; clasă de protecție IEC/EN: II, izolație întărită.
  • Temperatura ambientală: -30...50°C [-22...122°F].

Servomotorul se montează direct pe axul clapetei și se fixează împotriva rotirii cu o clemă Z-ARCM inclusă în pachetul de livrare. Dispozitivul este protejat împotriva suprasarcinii și se oprește automat la atingerea opritorului.

  • Marca
    Belimo
  • Referinta
    CM230-F-R
  • cod EAN13
    7630498109997

  • Tensiune AC/DC
    AC 100...240 V
  • Putere consumată (în funcționare)
    1.5 W
  • Putere absorbită (menținere)
    1 W
  • Putere nominală
    3 VA
  • Conexiune pentru controlul alimentării
    Cablu 1 m, 3x 0.75 mm²
  • Tip de control
    Deschis/închis, 3 puncte
  • Grad de protecție
    IP54
  • Grad de protecție NEMA
    NEMA 2
  • Tip de carcasă
    UL Enclosure Type 2
  • Acționare manuală
    Cu ajutorul unui magnet
  • Timp de deplasare (motor)
    75 s / 90°
  • Temperatura ambiantă
    -30...50°C [-22...122°F]
  • Cuplu
    2 Nm
  • Direcția de mișcare - motor
    rotație în sensul acelor de ceasornic (cw)
  • Unghi de rotație
    0...287.5°
  • Conexiune mecanică
    Conexiune geometrică 8x8 mm

Techniczna karta katalogowa

Descarcari (1.02MB)

Instrukcja montażu

Descarcari (553.36KB)

EU Declaration of Conformity – CM230-F-R

Descarcari (32.48KB)

Environmental Declaration – CM..

Descarcari (72.45KB)
