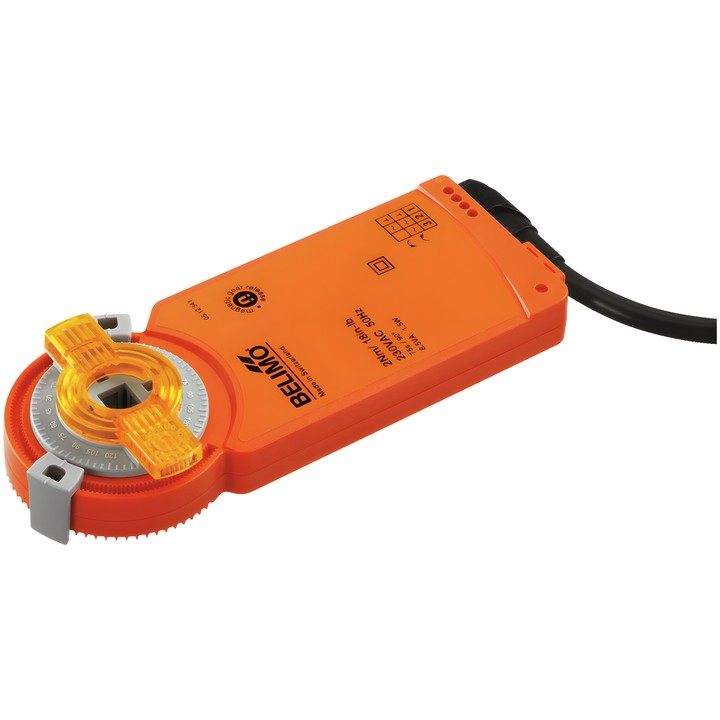

Belimo CM230G-F-R - actuator pentru clapete

Belimo CM230G-F-R - actuator pentru clapete

Belimo
840,09 zł
Cu TVA
683,00 zł tax excluded

Actuator pentru clapete Belimo CM230G-F-R, cu un cuplu de 2 Nm, alimentat la AC 100...240 V. Acceptă comanda Închis/Deschis, în 3 puncte; timpul de funcționare al motorului este 75 s / 90°.

Conexiune mecanică: conexiune profilată 8x8 mm. Gradul de protecție IEC/EN IP66 necesită montarea cu partea din spate lipită ferm de carcasa clapetei.

Produs indisponibil
Distribuiti

Anunta-ma cand este disponibil

Interested in this product? Drop us an email and we will let you know when it's available for order.

Actuator pentru clapete Belimo CM230G-F-R

Actuator destinat reglării clapetelor de aer în instalațiile tehnice ale clădirilor. Producătorul indică o dimensiune a clapetei de până la aprox. 0.4 m².

Caracteristici principale

  • Cuplul motorului: 2 Nm; comandă: Închis/Deschis, în 3 puncte.
  • Tensiune nominală: AC 100...240 V; frecvență: 50/60 Hz.
  • Timpul de funcționare al motorului: 75 s / 90°; sensul de rotație al motorului: spre dreapta (cw).
  • Unghi de rotație: 0...287.5°; reglare cu ajutorul opritoarelor mecanice de capăt.
  • Conexiune mecanică: conexiune profilată 8x8 mm. Reglare manuală cu ajutorul unui magnet.
  • Conexiune de alimentare și comandă: cablu 1 m, 3x 0.75 mm².
  • Consum de energie în timpul mișcării: 1.5 W; în poziția de repaus: 1 W; pentru dimensionarea cablurilor: 3 VA.
  • Grad de protecție IEC/EN: IP66; clasă de protecție IEC/EN: II, izolație ranforsată.
  • Temperatura ambiantă: -30...50°C [-22...122°F].

Actuatorul se montează direct pe axul clapetei și se fixează cu clema antirotație Z-ARCM inclusă în set. Indicatorul de poziție conține un magnet utilizat pentru decuplarea reductorului în timpul reglării manuale.

Notă de montaj: gradul de protecție IP66 necesită ca partea din spate a actuatorului să fie lipită ferm de carcasa clapetei. La montarea rotită cu 180°, producătorul garantează doar IP54.

  • Marca
    Belimo
  • Referinta
    CM230G-F-R

  • Tensiune AC/DC
    AC 100...240 V
  • Putere consumată (în funcționare)
    1.5 W
  • Putere absorbită (menținere)
    1 W
  • Putere nominală
    3 VA
  • Conexiune pentru controlul alimentării
    Cablu 1 m, 3x 0.75 mm²
  • Tip de control
    Deschis/închis, 3 puncte
  • Grad de protecție
    IP66
  • Grad de protecție NEMA
    NEMA 2
  • Tip de carcasă
    UL Enclosure Type 2
  • Acționare manuală
    Cu ajutorul unui magnet
  • Timp de deplasare (motor)
    75 s / 90°
  • Temperatura ambiantă
    -30...50°C [-22...122°F]
  • Cuplu
    2 Nm
  • Direcția de mișcare - motor
    rotație în sensul acelor de ceasornic (cw)
  • Unghi de rotație
    0...287.5°
  • Conexiune mecanică
    Conexiune geometrică 8x8 mm

Techniczna karta katalogowa

Descarcari (881.25KB)

Instrukcja montażu

Descarcari (287.58KB)

Environmental Declaration – CM..

Descarcari (72.46KB)
