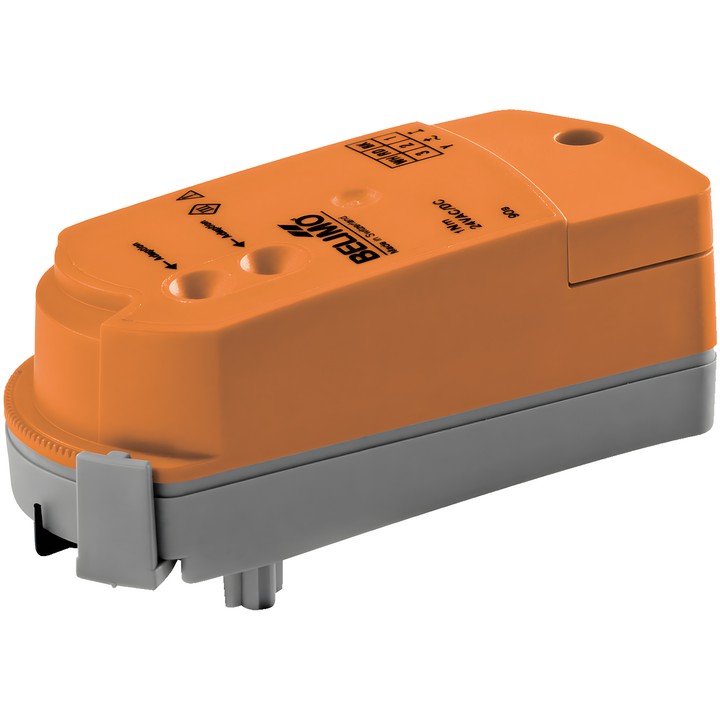

Belimo CQ24A-MPL-T - actuator rotativ pentru vane de zonă

Belimo CQ24A-MPL-T – actuator pentru vane de zonă

Actuatorul rotativ cu comunicare primește un semnal digital de comandă prin MP-Bus și poziționează vana conform valorii setate. Este destinat vanelor de zonă și se montează pe vană prin clipsare, fără unelte.

Caracteristici și parametri principali

• Cuplul motorului: 1 Nm; timp de cursă: 75 s / 90°.
• Tensiune nominală: AC/DC 24 V; frecvența tensiunii nominale: 50/60 Hz.
• Comandă prin comunicație: MP-Bus.
• Consum de putere în timpul funcționării: 0.6 W; în poziția de repaus: 0.4 W; putere pentru dimensionarea cablurilor: 1.1 VA.
• Conexiunea de alimentare și comandă: borne 2.5 mm² (cablu ø6.3...6.8 mm, 3 conductoare).
• Indicator mecanic de poziție și limitator al unghiului de rotație; unghiul poate fi modificat cu o clemă în pași de 2.5° pentru reglarea debitului maxim al vanei.
• Reglare manuală după desprinderea actuatorului de pe vană.
• Grad de protecție IEC/EN IP40; clasă de protecție IEC/EN III, Safety Extra-Low Voltage (SELV).

Dispozitivul nu acceptă comanda convențională printr-un semnal standard sau configurarea semnalelor, de exemplu, a timpului de cursă.
