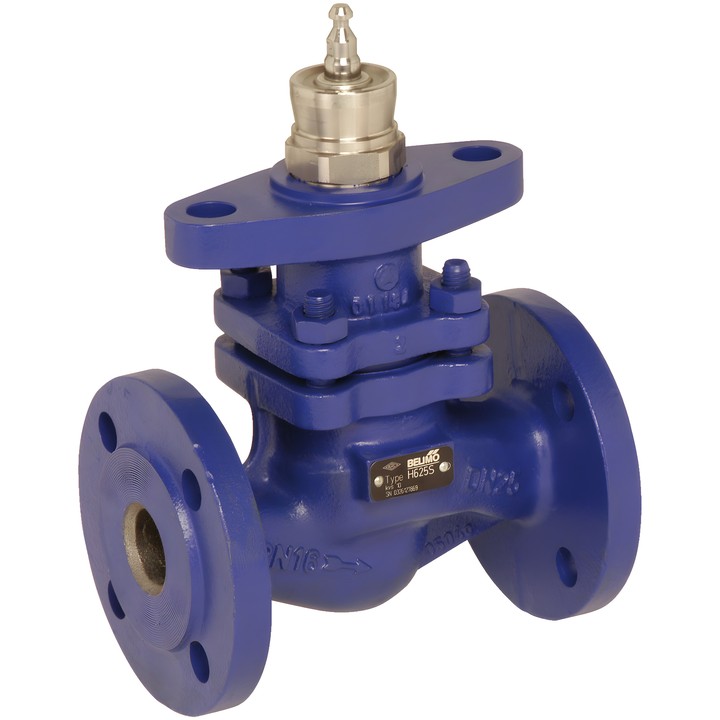

Belimo H680S - 2-weg zittingklep DN 80

Belimo H680S – technische gegevens

2-weg zittingklep met flensaansluiting voor stationaire installaties. Het technisch gegevensblad vermeldt de volgende kenmerken van model H680S:

• DN 80, PN 16, Kvs 100 m³/h.
• Slag: 30 mm; n(gl): 3; Sv min.: 100.
• Medium: water en stoom (Δp/P1 <0,4), water met maximaal 50% vol. glycol.
• Mediumtemperatuur: 5...150°C [41...302°F]; 120°C tot 1600 kPa, 150°C tot 1400 kPa.
• Debietkarakteristiek: gelijkpercentage; toegestane lekkage: max. 0,05% van de Kvs-waarde.
• Leidingaansluiting: flens volgens ISO 7005-2.
• Huis: EN-GJL-250 (GG 25); afsluitelement, spindel en zitting: roestvast staal; spindelafdichting: PTFE-V-ring.

Montageaanwijzingen

Montage is toegestaan van verticaal tot horizontaal ten opzichte van de spindel; montage met de spindel naar beneden is niet toegestaan. Houd rekening met de stromingsrichting die met een pijl op het huis is aangegeven. De maximale differentiaaldruk en sluitdruk zijn afhankelijk van de gemonteerde servomotor.
