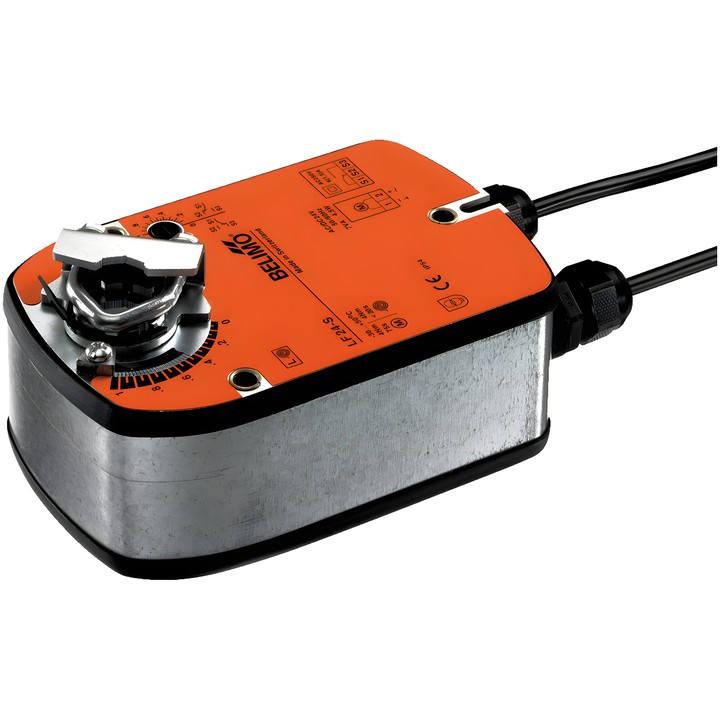

Belimo LF24-S - roterende klepaandrijving met veiligheidsfunctie

Belimo LF24-S - roterende klepaandrijving met veiligheidsfunctie

Belimo
zł 843,99
Inclusief belasting
zł 686,17 excl. btw.

Belimo LF24-S roterende klepaandrijving met veiligheidsfunctie, koppel van 4 Nm en voeding AC/DC 24 V. Open/Dicht-bediening, looptijd van de motor 75 s / 90° en geïntegreerde hulpcontactschakelaar 1x SPDT.

Levering in circa 14 dagen
Delen

Belimo LF24-S – aandrijving voor kleppen

De roterende aandrijving met veiligheidsfunctie is bedoeld voor het positioneren van kleppen in technische gebouwinstallaties. Tijdens de werking spant ze de terugstelveer; bij onderbreking van de voeding verplaatst de energie van de veer de klep naar de veiligheidsstand.

Belangrijkste kenmerken en parameters

  • Koppel van de motor en de veiligheidsfunctie: 4 Nm.
  • Nominale spanning: AC/DC 24 V; bediening: Open/Dicht.
  • Looptijd van de motor: 75 s / 90°; looptijd van de veiligheidsfunctie: <20 s bij -20...50°C en <60 s bij -30°C.
  • Geïntegreerde hulpcontactschakelaar: 1x SPDT, instelbaar binnen 0...100%.
  • Draaihoek: max. 95°; instelling via geïntegreerde mechanische aanslag.
  • Mechanische aansluiting: universele klem 8...16 mm; bewegingsrichting van motor en veiligheidsfunctie gekozen door montage L/R.
  • Opgenomen vermogen tijdens beweging: 5 W; in rust: 2.5 W; dimensioneringsvermogen: 7 VA.
  • Voedings- en stuuraansluiting: kabel 1 m, 2x 0.75 mm²; aansluiting hulpcontact: kabel 1 m, 3x 0.75 mm².
  • Beschermingsgraad: IP54; omgevingstemperatuur: -30...50°C [-22...122°F].

  • Merk
    Belimo
  • Referentie
    LF24-S
  • ean13
    7630498103926

  • AC/DC-spanning
    AC/DC 24 V
  • Aansluiting hulpschakelaar
    Kabel 1 m, 3x 0.75 mm²
  • Opgenomen vermogen (in bedrijf)
    5 W
  • Opgenomen vermogen (vasthouden)
    2.5 W
  • Nominaal vermogen
    7 VA
  • Aansluiting voor voedingsregeling
    Kabel 1 m, 2x 0.75 mm²
  • Type regeling
    Sluiten/Openen
  • Beschermingsgraad
    IP54
  • Handmatige bediening
    Nee
  • Bewegingstijd (motor)
    75 s / 90°
  • Bewegingstijd (veiligheidsfunctie)
    ＜20 s
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Hulpcontacten
    1x SPDT
  • Draaimoment
    4 Nm
  • Bewegingsrichting - motor
    Instelbaar door montage L/R
  • Draaihoek
    95°
  • Mechanische aansluiting
    Universele klem 8...16 mm
  • Draairichting (veiligheidsfunctie)
    Instelbaar via montage L/R

Techniczna karta katalogowa

Downloaden (1.18MB)

Instrukcja montażu

Downloaden (545.19KB)

Techniczna karta katalogowa – LF24-S

Downloaden (1.19MB)

EU Declaration of Conformity – LF24-S

Downloaden (31.26KB)

Environmental Declaration – LF..

Downloaden (71.96KB)
