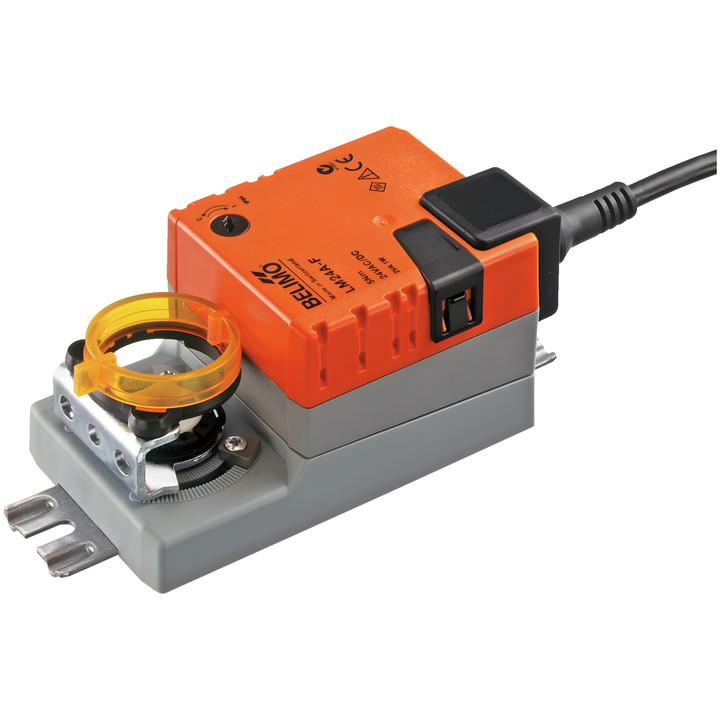

Belimo LM24A-F - aandrijving voor luchtkleppen

Belimo LM24A-F - aandrijving voor luchtkleppen

Belimo
zł 464,73
Inclusief belasting
zł 377,83 excl. btw.

Belimo LM24A-F-aandrijving voor luchtkleppen met een draaimoment van 5 Nm, voeding AC/DC 24 V en 3-puntsregeling Open/Dicht. De looptijd bedraagt 150 s / 90°.

Uitgerust met een vormgesloten verbinding van 8x8 mm, handmatige bediening met drukknop en instelbare mechanische draaihoekbegrenzers.

Levering in circa 14 dagen
Delen

Belimo LM24A-F – aandrijving voor luchtkleppen

Aandrijving ontworpen voor het positioneren van luchtkleppen in technische gebouwinstallaties. Volgens de documentatie is deze geschikt voor luchtkleppen met een oppervlak tot ca. 1 m².

Belangrijkste kenmerken en technische gegevens

  • Draaimoment: 5 Nm; nominale spanning: AC/DC 24 V, 50/60 Hz.
  • Regeling: Open/Dicht, 3-punts; looptijd van de motor: 150 s / 90°.
  • Draaihoek: max. 95°, met instelbare mechanische begrenzers aan beide zijden.
  • Bewegingsrichting ingesteld met schakelaar 0 (linksom) / 1 (rechtsom).
  • Handmatige bediening met drukknop en vergrendelingsmogelijkheid; mechanische standaanwijzer.
  • Mechanische aansluiting: vormgesloten verbinding 8x8 mm; voedings- en stuuraansluiting: kabel van 1 m, 3x 0.75 mm².
  • Opgenomen vermogen tijdens bedrijf: 1 W; in rust: 0.2 W; vermogen voor kabeldimensionering: 1.5 VA.
  • IEC/EN-beschermingsgraad: IP54; IEC/EN-beschermingsklasse: III, Safety Extra-Low Voltage (SELV).
  • Omgevingstemperatuur: -30...50°C [-22...122°F].

  • Merk
    Belimo
  • Referentie
    LM24A-F
  • ean13
    7630498112249

  • AC/DC-spanning
    AC/DC 24 V
  • Opgenomen vermogen (in bedrijf)
    1 W
  • Opgenomen vermogen (vasthouden)
    0.2 W
  • Nominaal vermogen
    1.5 VA
  • Aansluiting voor voedingsregeling
    Kabel 1 m, 3x 0.75 mm²
  • Type regeling
    Open/dicht, 3-punts
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Type behuizing
    UL Enclosure Type 2
  • Handmatige bediening
    Met drukknop, vergrendelbaar
  • Bewegingstijd (motor)
    150 s / 90°
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Draaimoment
    5 Nm
  • Bewegingsrichting - motor
    Instelbaar met schakelaar: 0 (draaiing naar links) / 1 (draaiing naar rechts)
  • Draaihoek
    95°
  • Mechanische aansluiting
    Vormgesloten verbinding 8x8 mm

Techniczna karta katalogowa

Downloaden (1.44MB)

Instrukcja montażu

Downloaden (425.77KB)

EU Declaration of Conformity – LM24A-F

Downloaden (32.74KB)

Environmental Declaration – LM..

Downloaden (72.43KB)
