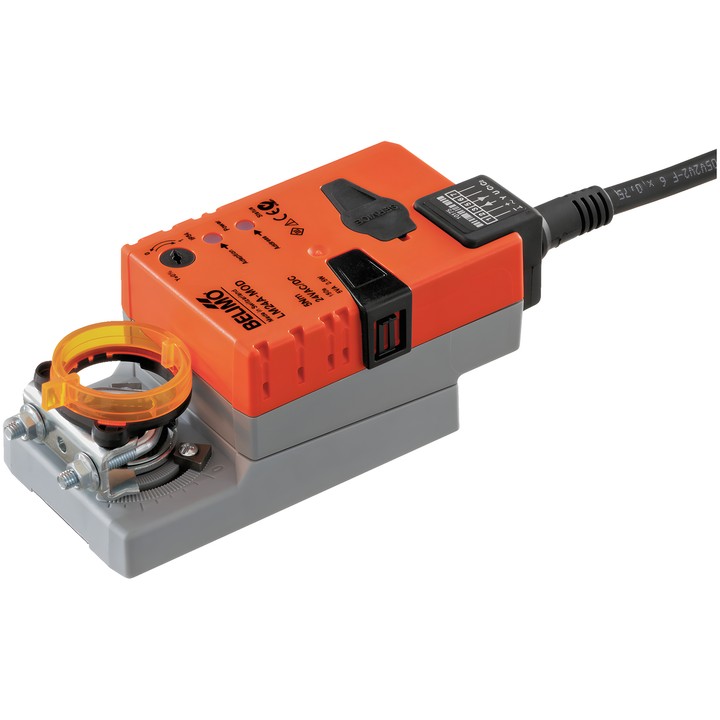

Belimo LM24A-MOD - klepaandrijving

Belimo LM24A-MOD – klepaandrijving

Communicerende roterende aandrijving voor de regeling van kleppen in technische gebouwinstallaties. Bestemd voor luchtkleppen met een oppervlak tot ca. 1 m². Maakt communicatie-, analoge en hybride regeling mogelijk.

Belangrijkste kenmerken en parameters

• Motorkoppel: 5 Nm; nominale spanning: AC/DC 24 V, 50/60 Hz.
• Communicatie: BACnet MS/TP, Modbus RTU (fabrieksinstelling) en MP-Bus.
• Werkbereik Y: 2...10 V, instelbaar op 0.5...10 V; terugkoppelsignaal U: 2...10 V.
• Looptijd van de motor: 150 s / 90°; instelbaar binnen 35...150 s.
• Draaihoek: max. 95°, met mogelijkheid tot begrenzing aan beide zijden met mechanische aanslagen.
• Draairichting instelbaar met schakelaar 0/1; handmatige verstelling met knop, met mogelijkheid tot vergrendeling.
• Universele asbevestiging 6...20 mm; mechanische standaanwijzer.
• Aansluiting van een passieve, actieve of sensor met schakelcontact mogelijk; het sensorsignaal kan naar de bus worden doorgestuurd.
• Opgenomen vermogen tijdens bedrijf: 2.5 W; in ruststand: 1.3 W; dimensioneringsvermogen voor bekabeling: 5 VA.
• Aansluiting voor voeding en regeling: kabel van 1 m, 6x 0.75 mm².
• IEC/EN-beschermingsgraad: IP54; omgevingstemperatuur: -30...50°C [-22...122°F].
