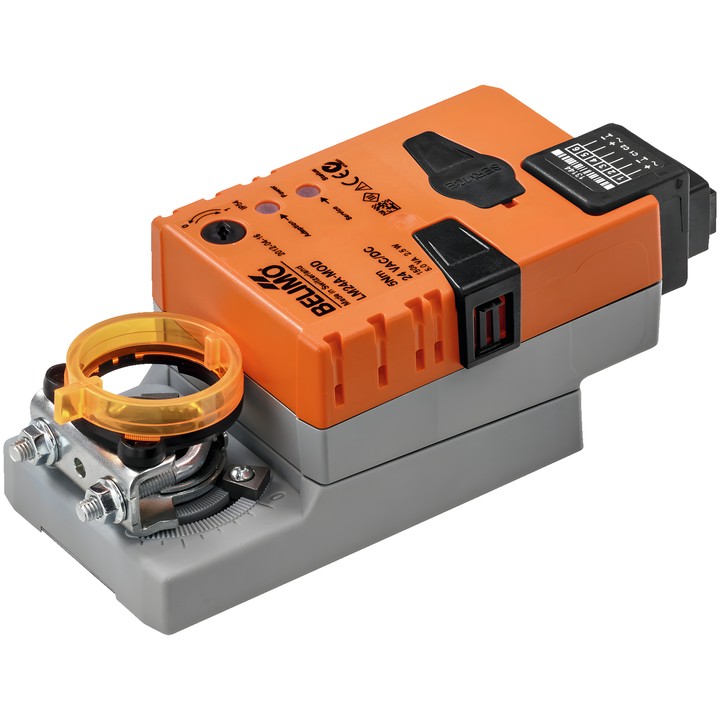

Belimo LM24A-MOD-J6 - klepaandrijving 5 Nm

Belimo LM24A-MOD-J6 – klepaandrijving

Communicerende roterende aandrijving voor het positioneren van kleppen in technische gebouwinstallaties. De ingebouwde interface ontvangt een digitaal stuursignaal en verzendt de actuele apparaatstatus. Klepgrootte: tot ca. 1 m².

Belangrijkste kenmerken en specificaties

• Motorkoppel: 5 Nm.
• Nominale spanning: AC/DC 24 V; frequentie van de nominale spanning: 50/60 Hz.
• Communicatie: BACnet MS/TP of Modbus RTU (fabrieksinstelling).
• Looptijd van de motor: 150 s / 90°; instelbare looptijd: 35...150 s.
• Draaihoek: max. 95°; aan beide zijden begrensd door instelbare mechanische aanslagen.
• Richting van de motorbeweging instelbaar met schakelaar 0/1.
• Handbediening via een drukknop met vergrendelingsmogelijkheid.
• Mechanische aansluiting: universele klem 6...20 mm; mechanische, insteekbare standaanwijzer.
• Aansluiting voor voeding en besturing: RJ12-stekkerbus.
• Opgenomen vermogen tijdens bedrijf: 2.5 W; in ruststand: 1.3 W; voor kabeldimensionering: 5 VA.
• Beschermingsgraad IEC/EN: IP40; beschermingsklasse IEC/EN: III, Safety Extra-Low Voltage (SELV).
• Omgevingstemperatuur: -30...50°C [-22...122°F].

De apparaatparameters kunnen worden gewijzigd met Belimo Assistant 2. De aanpassing van het instelbereik kan handmatig worden gestart; tijdens de aanpassing worden beide mechanische eindaanslagen gedetecteerd.
