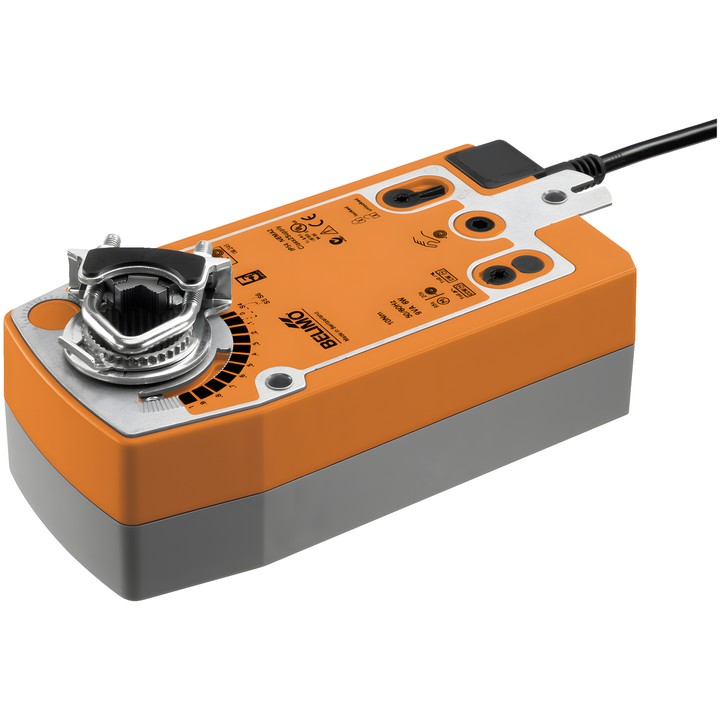

Belimo SFA - roterende aandrijving voor kleppen met veiligheidsfunctie

Belimo SFA – aandrijving voor luchtkleppen

Roterende aandrijving met veiligheidsfunctie voor het positioneren van kleppen in technische gebouwinstallaties. Tijdens de werking positioneert de aandrijving de klep en spant ze de terugstelveer; bij een onderbreking van de voeding brengt de veer de klep naar de veiligheidsstand. Volgens het technische gegevensblad is ze bedoeld voor luchtkleppen met een oppervlakte tot ca. 4 m².

Belangrijkste technische gegevens

• Koppel van de motor en de veiligheidsfunctie: 20 Nm.
• Nominale spanning: AC 24...240 V / DC 24...125 V; frequentie van de nominale spanning: 50/60 Hz.
• Besturing: Open/Dicht.
• Looptijd van de motor: 75 s / 90°; looptijd van de veiligheidsfunctie: <20 s @ -20...50°C, <60 s @ -30°C.
• Draaihoek: max. 95°, instelbaar met mechanische aanslagen.
• Mechanische aansluiting: universele klem 10...25.4 mm; de bewegingsrichting van de motor en de veiligheidsfunctie wordt gekozen via montage L/R.
• Handmatige bediening met een slinger en vergrendelingsschakelaar; mechanische positie-indicator.
• Opgenomen vermogen tijdens beweging: 7 W; in ruststand: 3.5 W; dimensioneringsvermogen voor de kabelkeuze: 18 VA.
• Voedings- en besturingsaansluiting: kabel 1 m, 2x 0.75 mm².
• Beschermingsgraad: IP54; omgevingstemperatuur: -30...50°C [-22...122°F].
