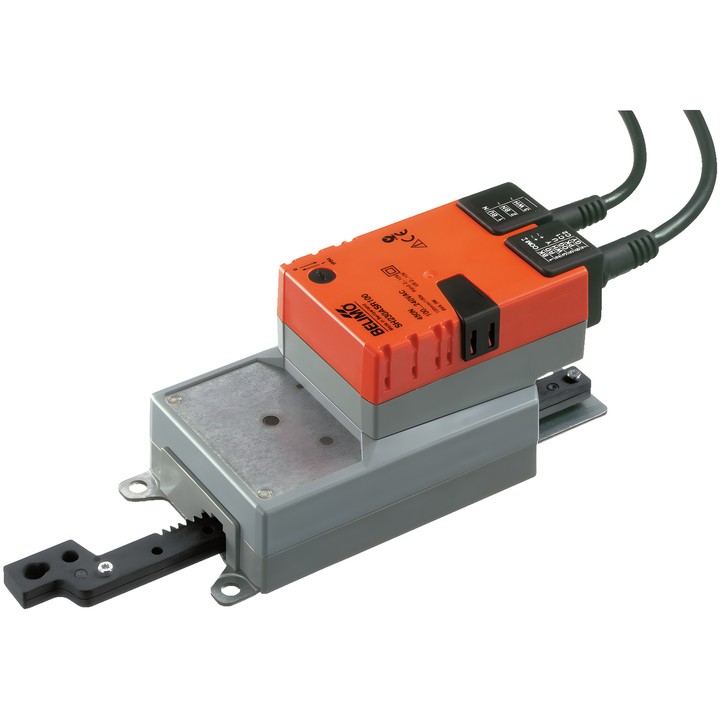

Belimo SH230ASR100 - modulerende lineaire aandrijving

Belimo SH230ASR100 - modulerende lineaire aandrijving

Belimo
zł 1.081,74
Inclusief belasting
zł 879,46 excl. btw.

Lineaire aandrijving Belimo SH230ASR100 voor de regeling van kleppen en schuiven in technische gebouwinstallaties. Kracht 450 N, voeding AC 100...240 V, modulerende aansturing 2...10 V en positiesignaal 2...10 V.

Slag 100 mm, looptijd 150 s / 100 mm en beschermingsgraad IP54.

Levering in circa 14 dagen
Delen

Belimo SH230ASR100 – modulerende lineaire aandrijving

Aandrijving voor de regeling van kleppen en schuiven in technische gebouwinstallaties. Het stuursignaal Y bepaalt de positie van de aandrijving; spanning U wordt gebruikt voor de elektrische positiemelding.

Belangrijkste specificaties

  • Kracht van de aandrijving: 450 N.
  • Nominale spanning: AC 100...240 V; frequentie: 50/60 Hz.
  • Modulerende aansturing: 2...10 V; positiesignaal: 2...10 V.
  • Slag: 100 mm; maximale slaglengte: 100 mm, vaste instelling.
  • Looptijd van de motor: 150 s / 100 mm.
  • Opgenomen vermogen tijdens bedrijf: 3 W; in rust: 1 W; voor de dimensionering van kabels: 6 VA.
  • Bewegingsrichting instelbaar met schakelaar; handmatige verstelling met drukknop en vergrendelingsmogelijkheid.
  • Voedingsaansluiting: kabel 1 m, 2x 0.75 mm²; besturingsaansluiting: kabel 1 m, 4x 0.75 mm².
  • IEC/EN-beschermingsgraad: IP54; IEC/EN-beschermingsklasse: II, versterkte isolatie.
  • Omgevingstemperatuur: -30...50°C [-22...122°F].

  • Merk
    Belimo
  • Referentie
    SH230ASR100
  • ean13
    7630498114205

  • AC/DC-spanning
    AC 100...240 V
  • Opgenomen vermogen (in bedrijf)
    3 W
  • Opgenomen vermogen (vasthouden)
    1 W
  • Nominaal vermogen
    6 VA
  • Type regeling
    DC 2...10 V
  • Beschermingsgraad
    IP54
  • NEMA-beschermingsgraad
    NEMA 2
  • Type behuizing
    UL Enclosure Type 2
  • Kracht
    450 N
  • Handmatige bediening
    Met drukknop, vergrendelbaar
  • Slag
    100 mm
  • Bewegingstijd (motor)
    150 s / 100 mm
  • Voedingsaansluiting
    Kabel 1 m, 2x 0.75 mm²
  • Omgevingstemperatuur
    -30...50°C [-22...122°F]
  • Bewegingsrichting - motor
    Selecteerbaar met schakelaar
  • Stuuraansluiting
    Kabel 1 m, 4x 0.75 mm²

Techniczna karta katalogowa

Downloaden (1.1MB)

Instrukcja montażu

Downloaden (486.72KB)

EU Declaration of Conformity – SH230ASR100

Downloaden (32.8KB)

Environmental Declaration – SH..100..

Downloaden (71.94KB)
